Unitra Płyta testowa WT-1 – Standard Edition

Płyta testowa Unitry została specjalnie zaprojektowana, aby umożliwić weryfikację sprzętu audio hi fi w warunkach codziennego użytkowania, tam gdzie najczęściej słuchamy muzyki, czyli w domu. Winyl zawiera podstawowe sygnały testowe opracowane przez ekspertów Unitry, umieszczone na stronie A i B. Zapisy umożliwiają dokładny pomiar różnych wskaźników, służących do kalibracji wydajności wkładki gramofonowej. Płyta kalibracyjna może być używana z gramofonami Unitry GSH-630 Fryderyk i GSH-801 Edmund, ale także z każdym innym dostępnym na rynku urządzeniem.

Wiedza i doświadczenie

Płyta testowa powstała we współpracy z polską firmą, łączy szeroką wiedzę i bogate doświadczenie w dziedzinie dźwięku analogowego. Jej powstanie nie byłoby możliwe bez cennego wkładu inżynierów zajmujących się nagraniami i masteringiem. Zewnętrzni eksperci oraz doświadczony zespół inżynierów Unitry, na co dzień projektujący gramofony, także mieli w tym swój udział. Celem wszystkich zaangażowanych ekspertów było uzyskanie najwyższej jakości i wierności odtwarzania stereo.

Zawartość Płyty testowej – Standard Edition

W zestawie podstawowym znajdują się:

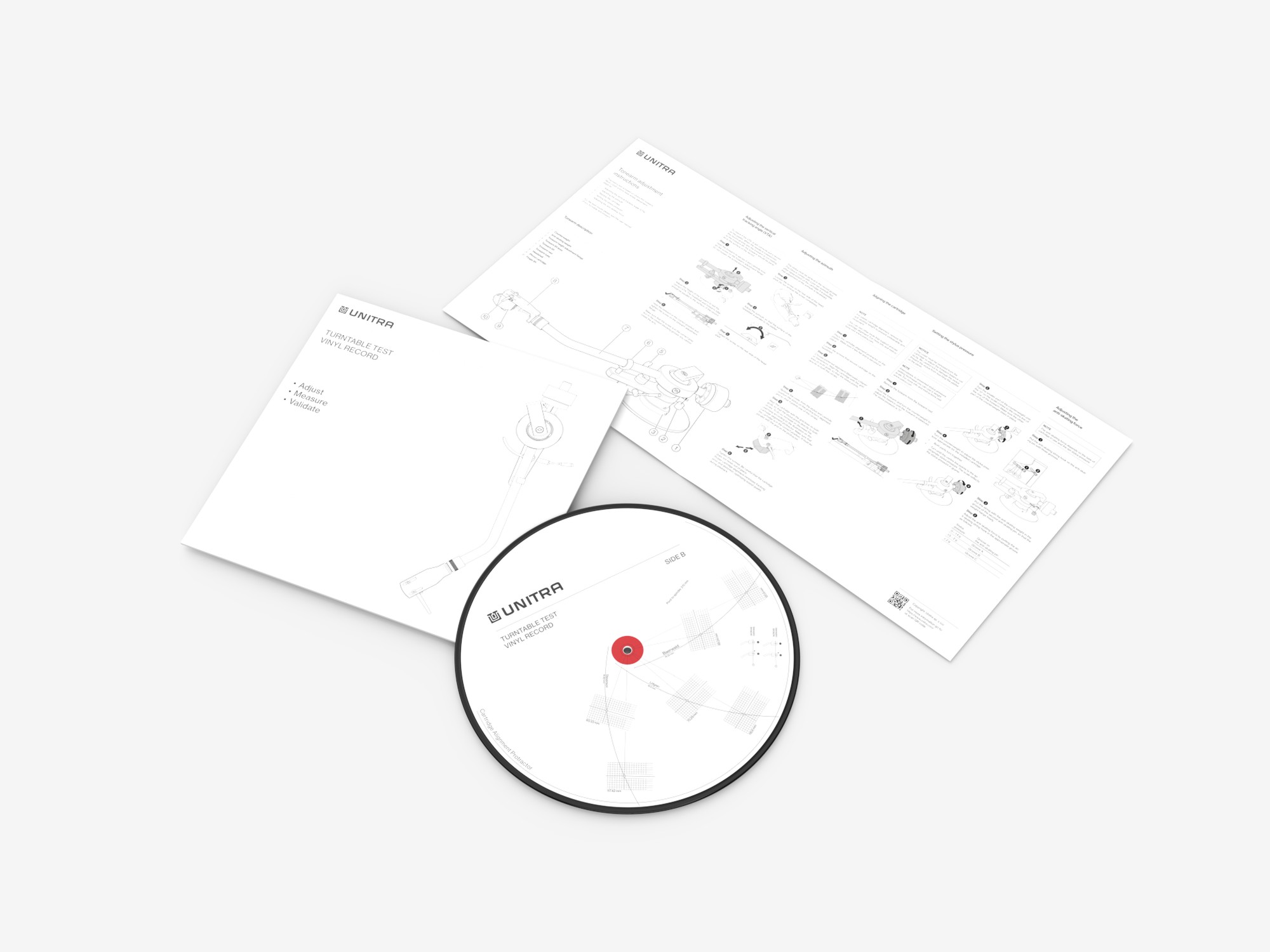

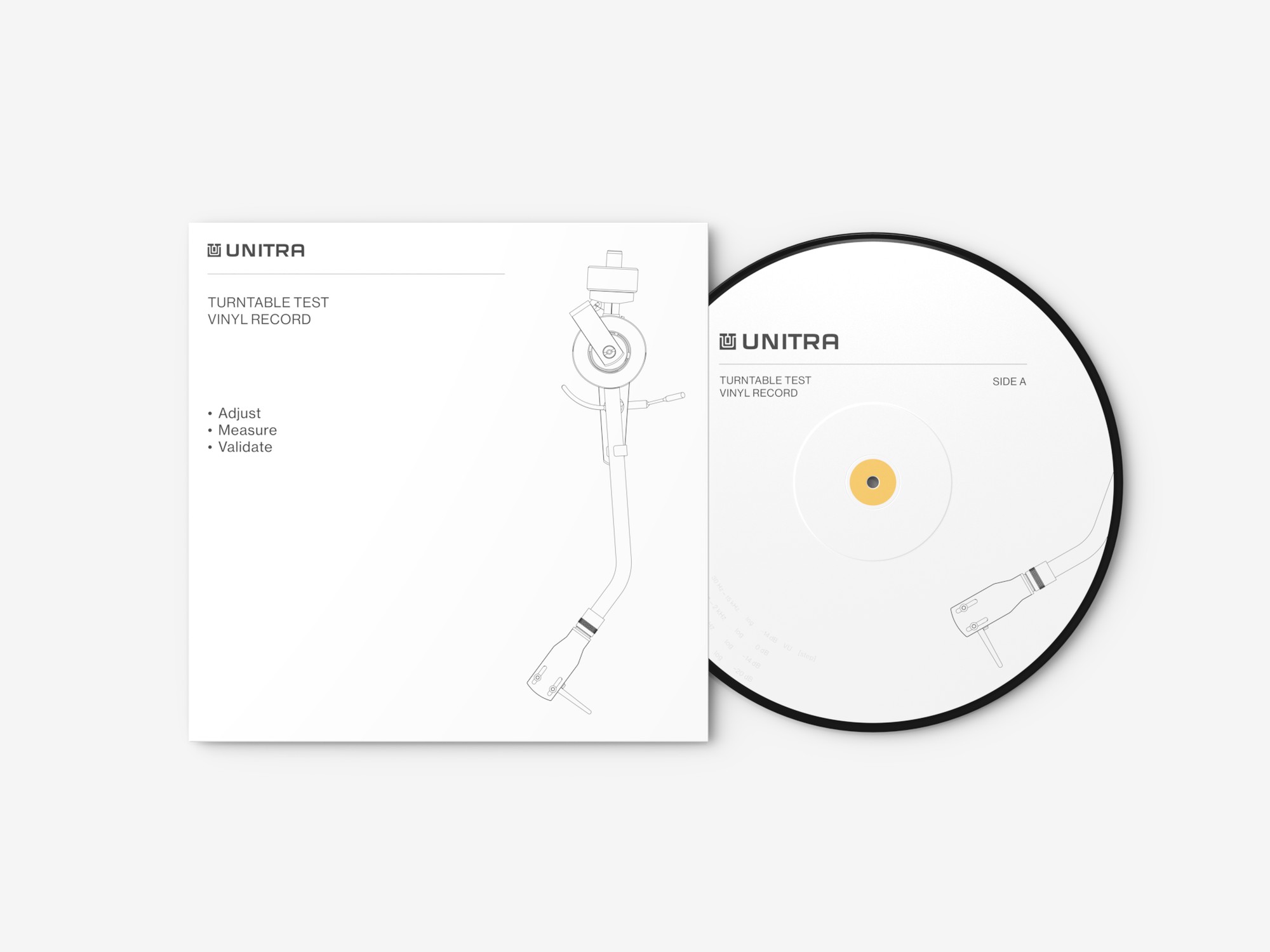

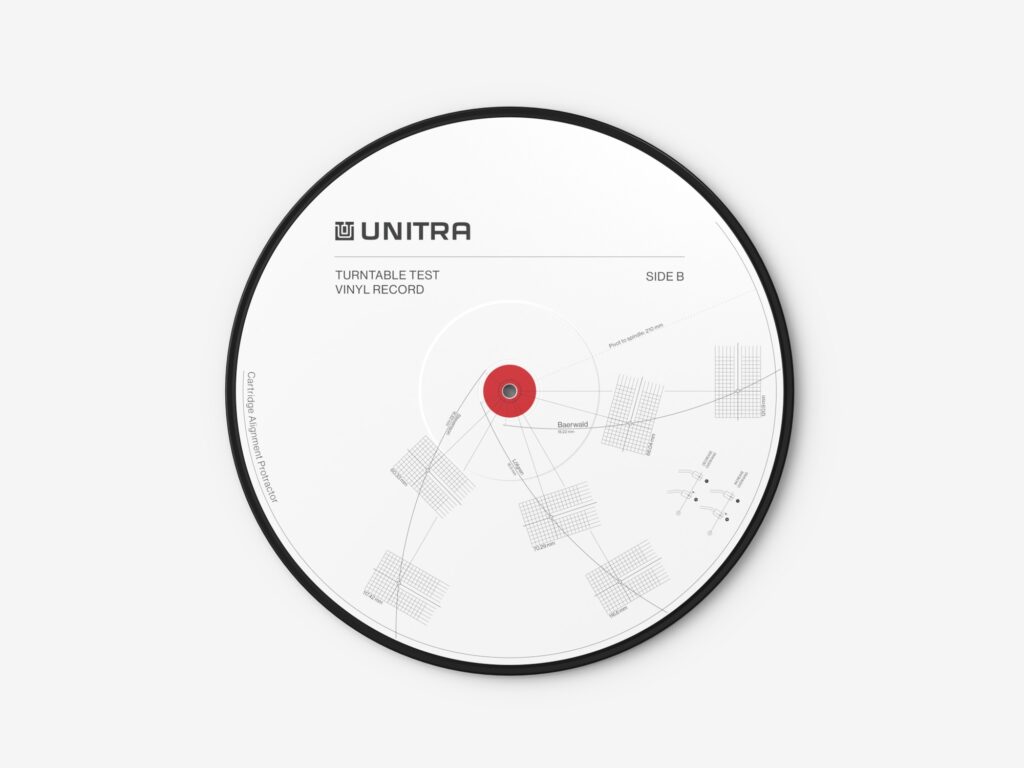

Płyta winylowa ze stroną A i B, na którą składają się Picture disk pełniący rolę wzornika do kalibracji, nośnika z utworami testowymi oraz testera kompensacji siły poślizgowej.
Instrukcja kalibracji ramienia, szczegółowy przewodnik, który krok po kroku pomoże w precyzyjnym ustawieniu ramienia gramofonu. Od ustawienia kąta śledzenia igły VTA, poprzez azymut, styczność igły do płyty, siłę nacisku wkładki oraz antyskating.

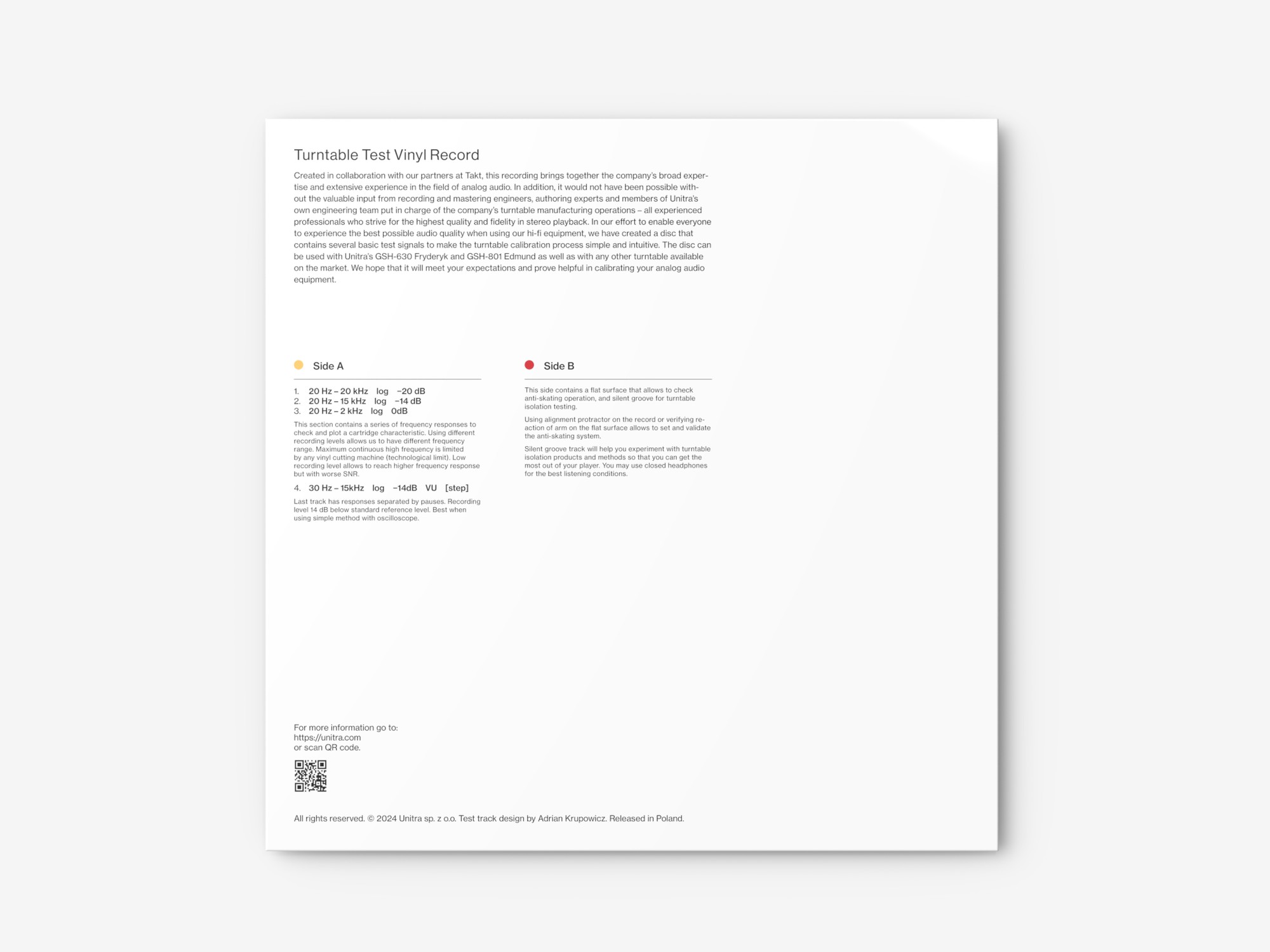

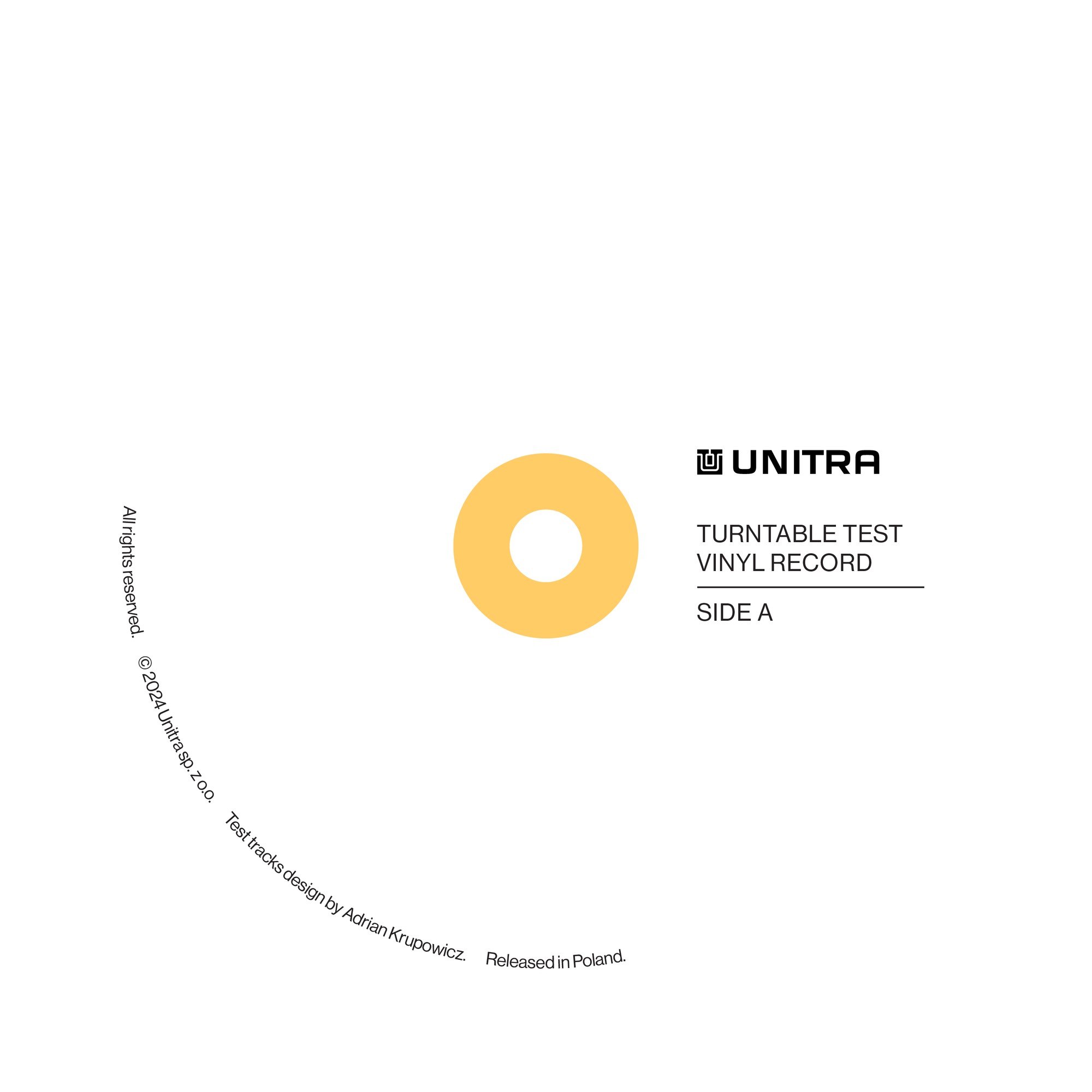

Strona A

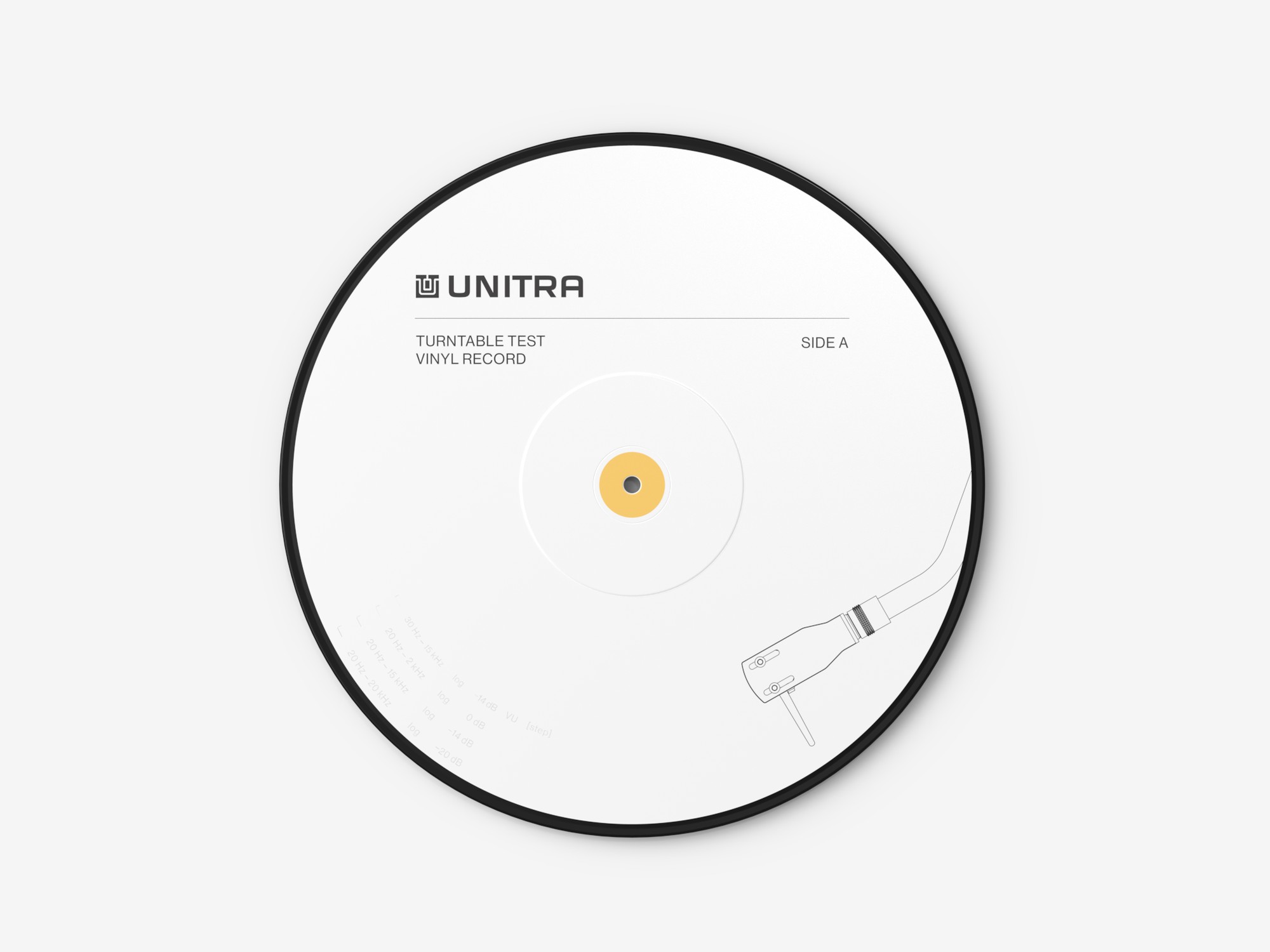

Track 1. 20 Hz – 20 kHz log −20 dB

Track 2. 20 Hz – 15 kHz log −14 dB

Track 3. 20 Hz – 2 kHz log 0dB

Sekcja utworów od 1 do 3 zawiera serię odpowiedzi częstotliwościowych umożliwiających sprawdzenie i wykreślenie charakterystyki wkładki gramofonowej. Stosowanie różnych poziomów nagrywania pozwala nam uzyskać inny zakres częstotliwości. Maksymalna ciągła wysoka częstotliwość jest ograniczona przez każdą maszynę do cięcia winylu (ograniczenie technologiczne). Niski poziom nagrywania pozwala uzyskać wyższą charakterystykę częstotliwościową, ale z gorszym SNR.

Track 4. 30 Hz – 15kHz log −14dB VU [step]

Ostatni utwór ma odpowiedzi oddzielone pauzami. Poziom nagrania wynosi 14 dB poniżej standardowego poziomu odniesienia. Przy tym pomiarze warto wspomóc się używając oscyloskopu.

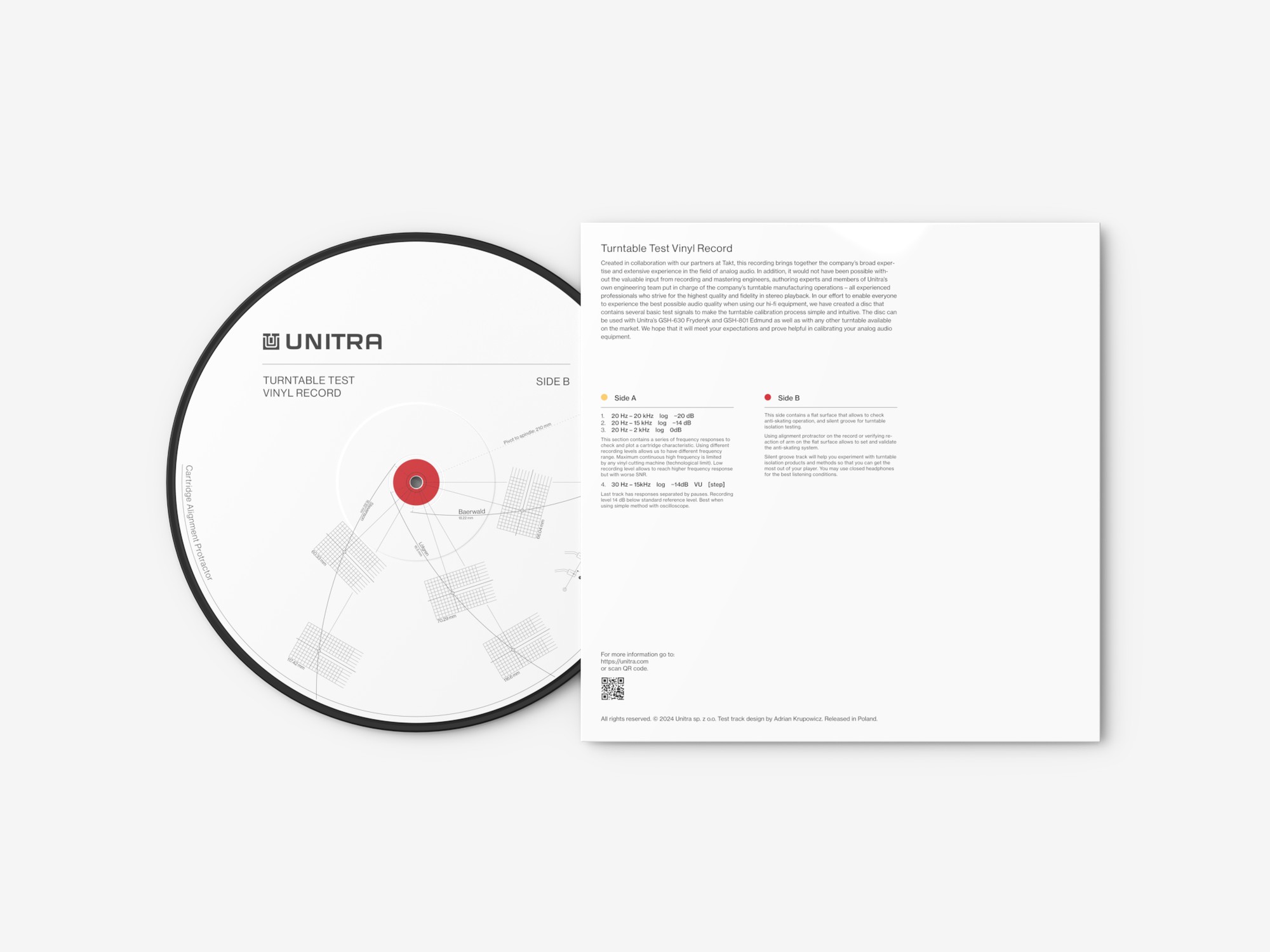

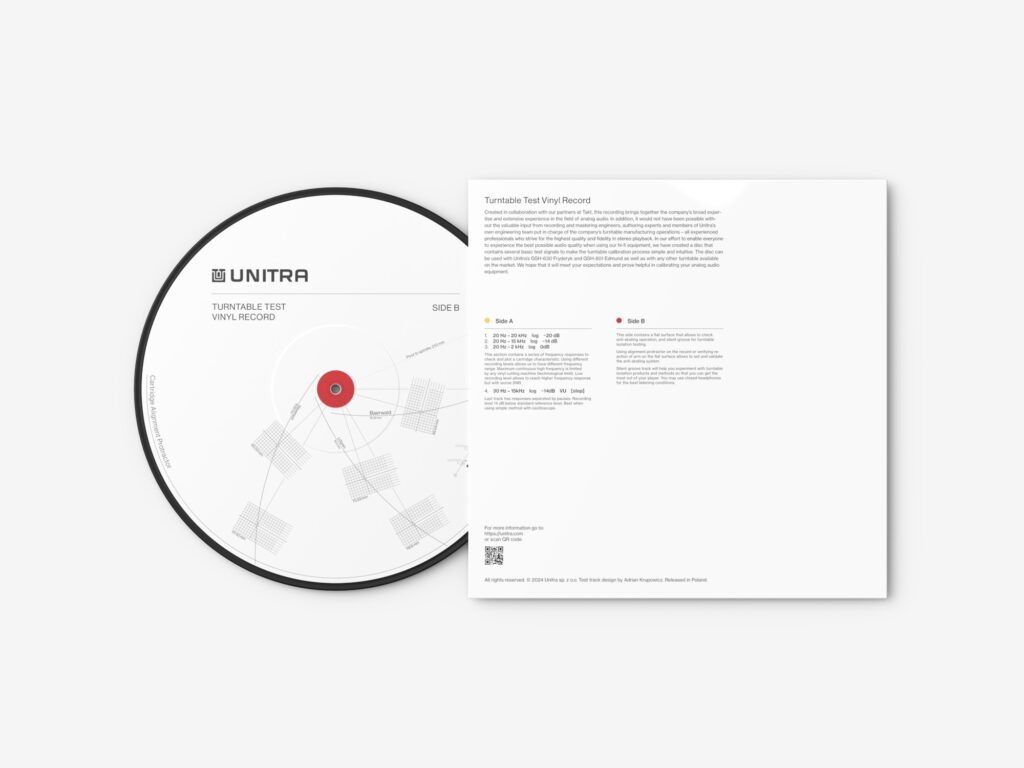

Strona B

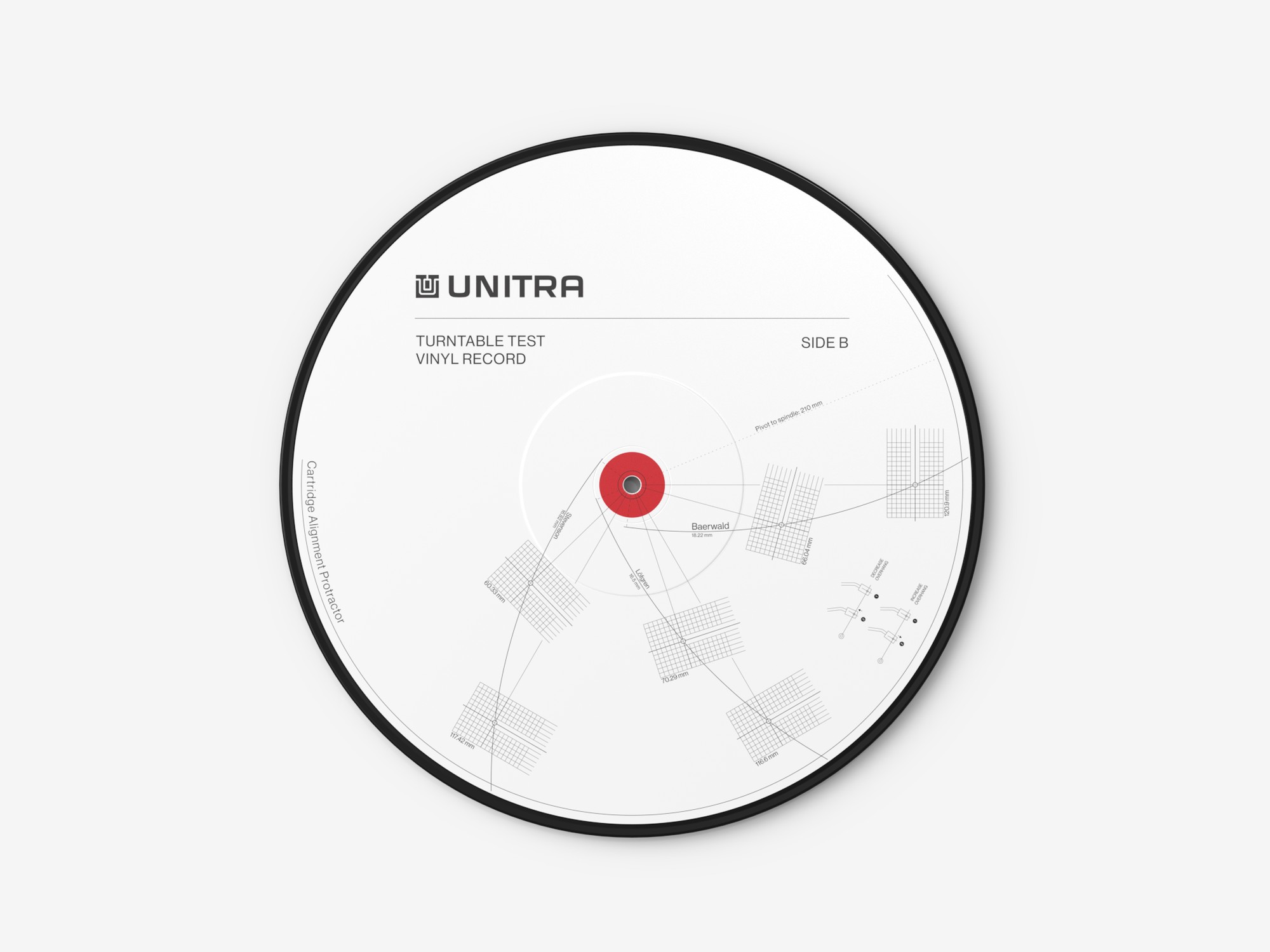

Strona B zawiera gładką powierzchnię, pozwalającą sprawdzić działanie siły przeciwpoślizgowej (antyskating) oraz gładki rowek do testowania izolacji ramienia.

Użycie szablonu na płycie lub sprawdzenie reakcji ramienia na gładkiej powierzchni pozwala na ustawienie i sprawdzenie działania systemu przeciwpoślizgowego.

Ścieżka Silent Grove pomoże Ci eksperymentować z produktami i metodami izolacji gramofonu, abyś mógł w pełni wykorzystać swój odtwarzacz. Aby uzyskać najlepsze warunki odsłuchu, możesz używać zamkniętych słuchawek.

Zobacz film instruktażowy

Zobacz film, w którym krok po kroku pokazujemy, jak korzystać z płyty Standard, aby poprawnie ustawić urządzenie, przed najprzyjemniejszą częścią czyli odsłuchem

Przygotowanie do Testów

Jak ustawić gramofon przed testem?

Aby poprawnie przeprowadzić test z płytą winylową Standard Edition Unitry, należy dokładnie zapoznać się z instrukcjami dotyczącymi gramofonu i ramienia. Kluczowe jest właściwe ustawienie ramienia, aby było równoległe do powierzchni płyty winylowej. Użytkownik powinien również ustawić siłę nacisku (VTF, Vertical Tracking Force) oraz siłę przeciwpoślizgową (antyskating) zgodnie z zaleceniami producenta wkładki.

Zalecenia

Aby zachować optymalną jakość dźwięku i zminimalizować zużycie płyt oraz igły, zalecana jest następująca procedura przed i po każdym odtworzeniu. Przed każdym użyciem należy usunąć pył z powierzchni płyty za pomocą miękkiej szczotki antystatycznej lub ściereczki. Trzeba także pamiętać, aby oczyścić igłę przed i po każdym odtworzeniu nagrania.
