Filtry zasilania PF-LPS łączą w jednym urządzeniu 4 funkcje: filtrowanie zakłóceń sieci; zasilacz liniowy z możliwością wyboru napięcia wyjściowego DC dla różnych urządzeń; dwa porty USB zasilane przez wbudowany zasilacz liniowy do wykorzystania do zasilania i ładowania; oraz zabezpieczenie przeciwprzepięciowe i przeciążeniowe (dla wszystkich wyjść, w tym gniazd DC i portów USB).
FILTROWANIE ZAKŁÓCEŃ SIECI
Sieć elektryczna w naszych domach lub miejscach pracy narażona jest na różne zakłócenia, np. elektromagnetyczne (EMI) generowane przez urządzenia podłączone do tej samej sieci (lodówki, klimatyzatory, komputery itp.). Te zakłócenia powstają nie tylko wewnątrz domu lub biura, ale także we wszystkich urządzeniach znajdujących się w budynku lub poza nim, a także mogą się różnić w zależności od pory dnia lub tygodnia, kiedy zmienia się natężenie ruchu w sieci elektrycznej.
Wszystkie te zakłócenia, które nazywamy szumami, mają bardzo negatywny wpływ na źródła zasilające Twój system i generują niechciane efekty i zakłócenia.
Ta „brudna” energia elektryczna może mieć negatywny wpływ na wydajność Twojego systemu audio-video.
Filtr zasilania TAGA Harmony to świetny sposób na ograniczenie negatywnych efektów pochodzących z zasilania i odizolowanie systemu od zanieczyszczonej energii.
Zanieczyszczona energia elektryczna ma również negatywny wpływ na obwody wewnętrzne i zasilacze Twojego sprzętu, a ponieważ filtry z serii PF-LPS działają jako bufor między gniazdkiem ściennym, a sprzętem, pomoże to w wydłużeniu żywotności podłączonych komponentów.
ZASILACZ LINIOWY DLA WYJŚĆ DC I USB
Większość urządzeń elektronicznych zasilanych prądem stałym (DC) wykorzystuje proste, niedrogie zewnętrzne adaptery z zasilaczami impulsowymi.
Takie adaptery działają z wysokimi częstotliwościami przełączania w celu dostarczania zasilania, co może powodować przedostawanie się różnych zakłóceń elektrycznych do podłączonych urządzeń, a nawet wprowadzać te szumy do sieci elektrycznej, wpływając na inne urządzenia.
Szumy drastycznie pogarszają jakość dźwięku i wydajność urządzeń audio-wideo.
Rozwiązaniem jest zastosowanie wysokiej jakości zasilacza liniowego stosowanego w filtrach PF-LPS.
Zasilacz liniowy PF-LPS oferuje bardzo wyraźną i natychmiastową poprawę jakości dźwięku urządzeń zasilanych prądem stałym.
Wyjście DC i porty USB wykorzystują

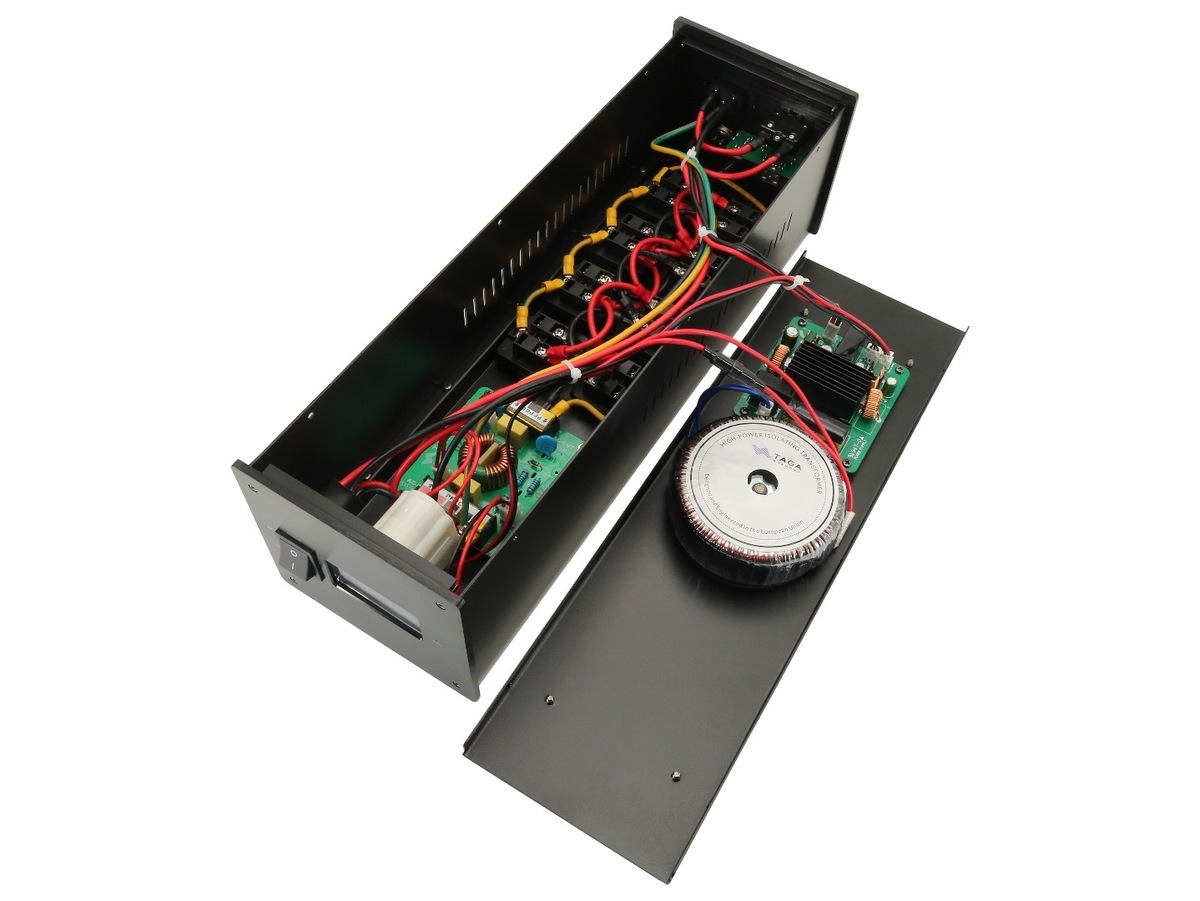

• Separacyjny toroidalny transformator zasilający o dużej mocy 100W, zapewniający do 3A (72W) przy 24V.
• Trójstopniową sieć filtrującą:
Poziom I i II dla napięć 230V – 240V : filtrowanie wstępne przez system filtrowania szumów zasilania urządzenia, a drugie przez wbudowany transformator separacyjny.
III poziom dla napięcia stałego (DC) : specjalnie zaprojektowane filtrowanie na etapie końcowym, niezależne dla wyjścia DC i portów USB.
Wyjście DC
OCHRONA PRZED PRZEPIĘCIAMI I PRZECIĄŻENIAMI
Filtry PF-LPS zapewniają ochronę przeciwprzepięciową i przeciążeniową wszystkich wyjść.
Ochrona I poziomu : system filtrowania i ochrony z wyłącznikiem automatycznym.
II poziom, 3-stopniowa dodatkowa ochrona wyjścia DC i portów USB :
system wykorzystujący wbudowany transformator separacyjny -> regulator przełączający obniżający napięcie -> obwód zabezpieczający przed zwarciem i przeciążeniem termicznym, specjalnie zaprojektowany dla wyjścia DC i portów USB.

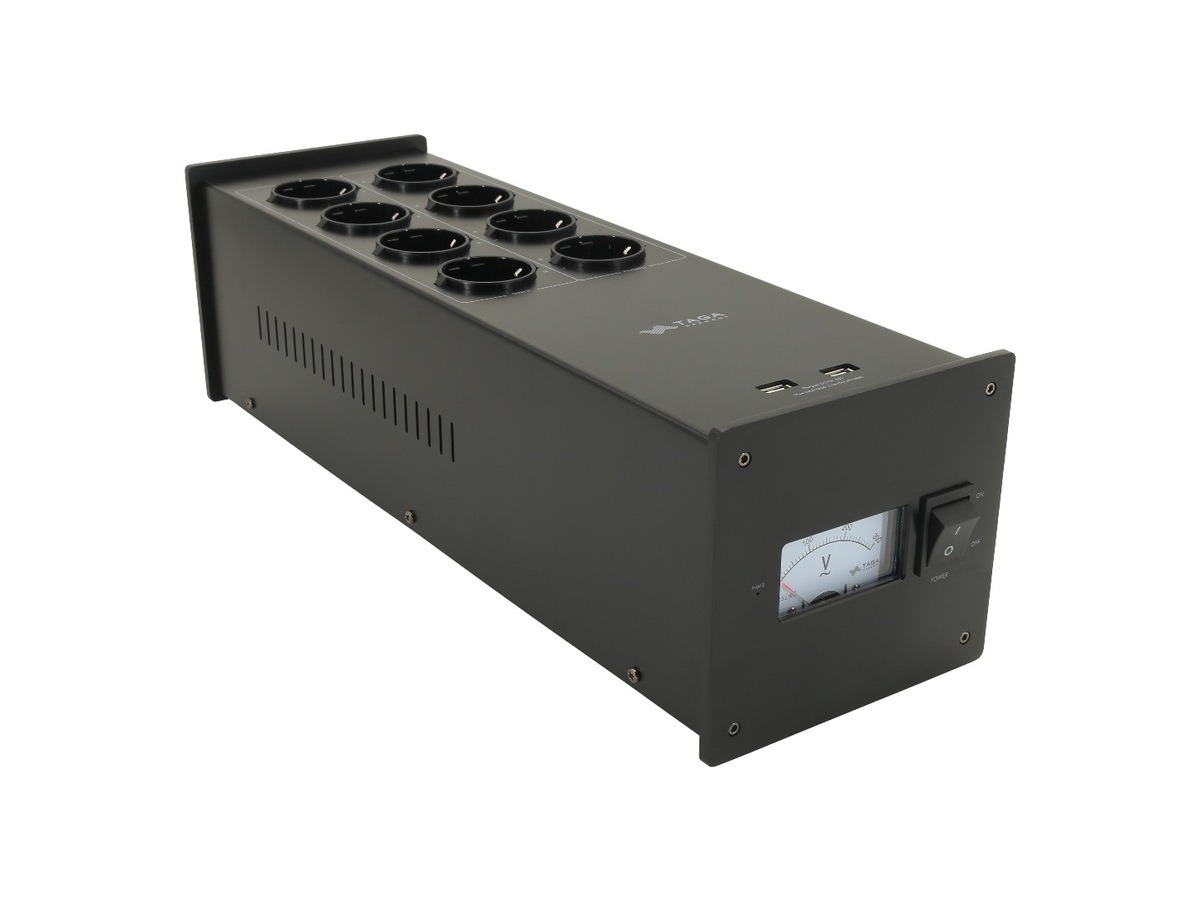

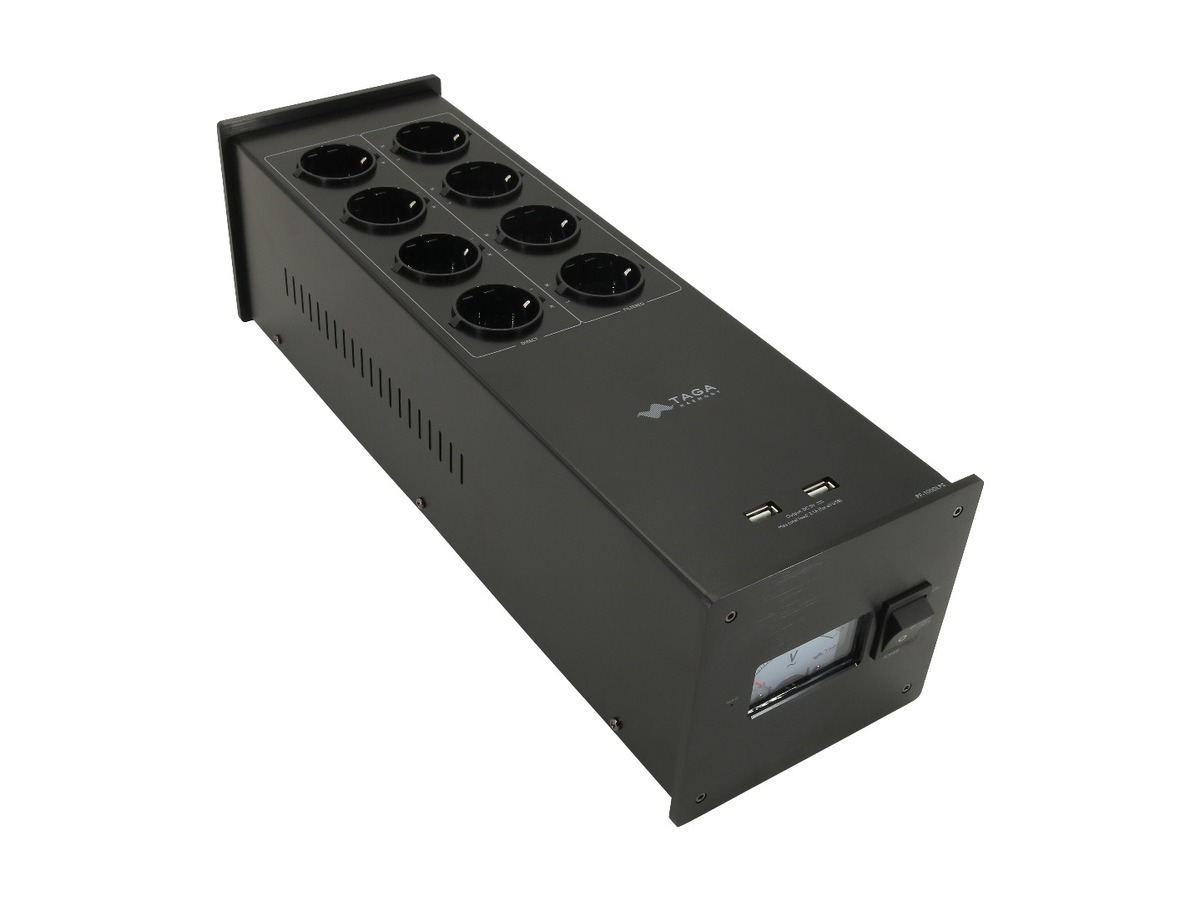

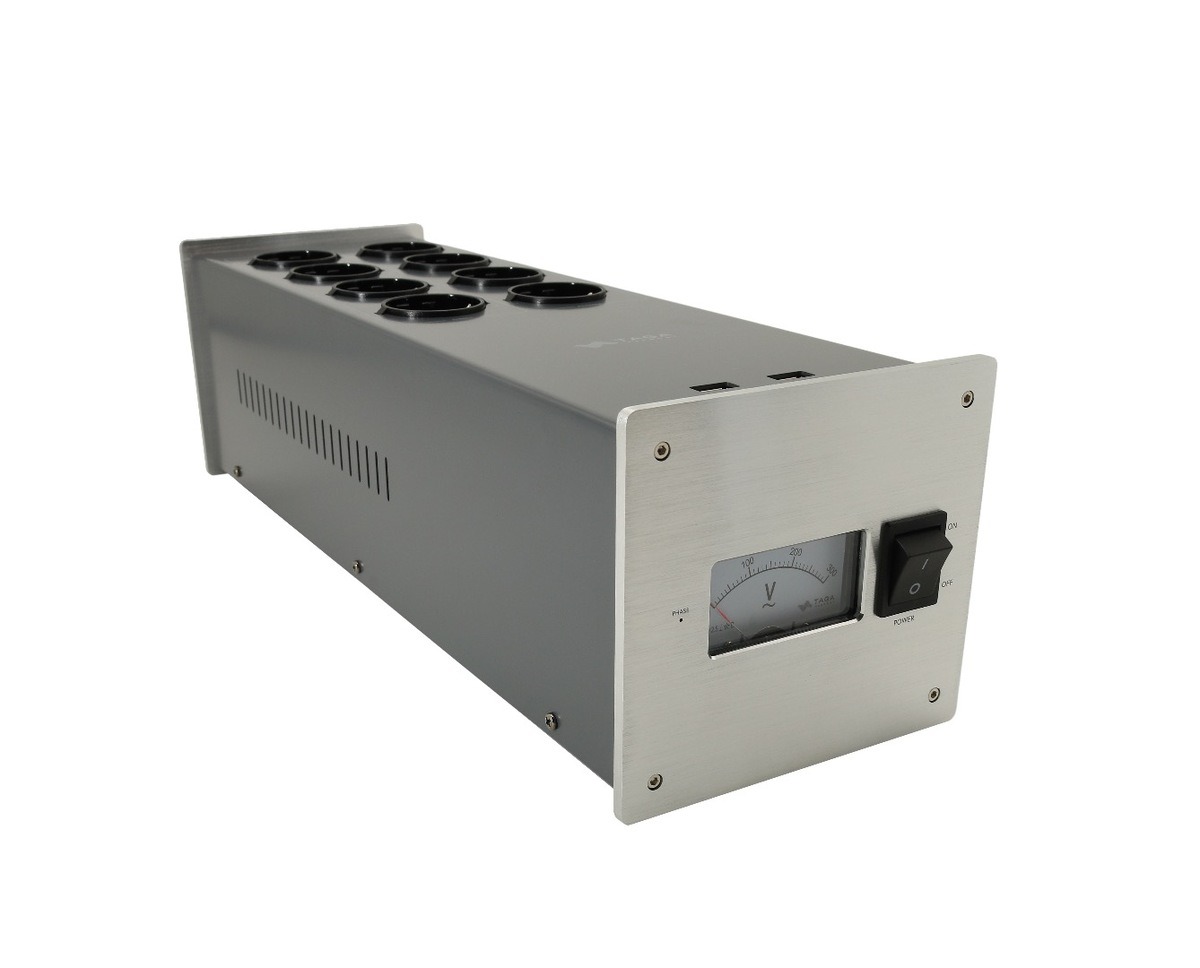

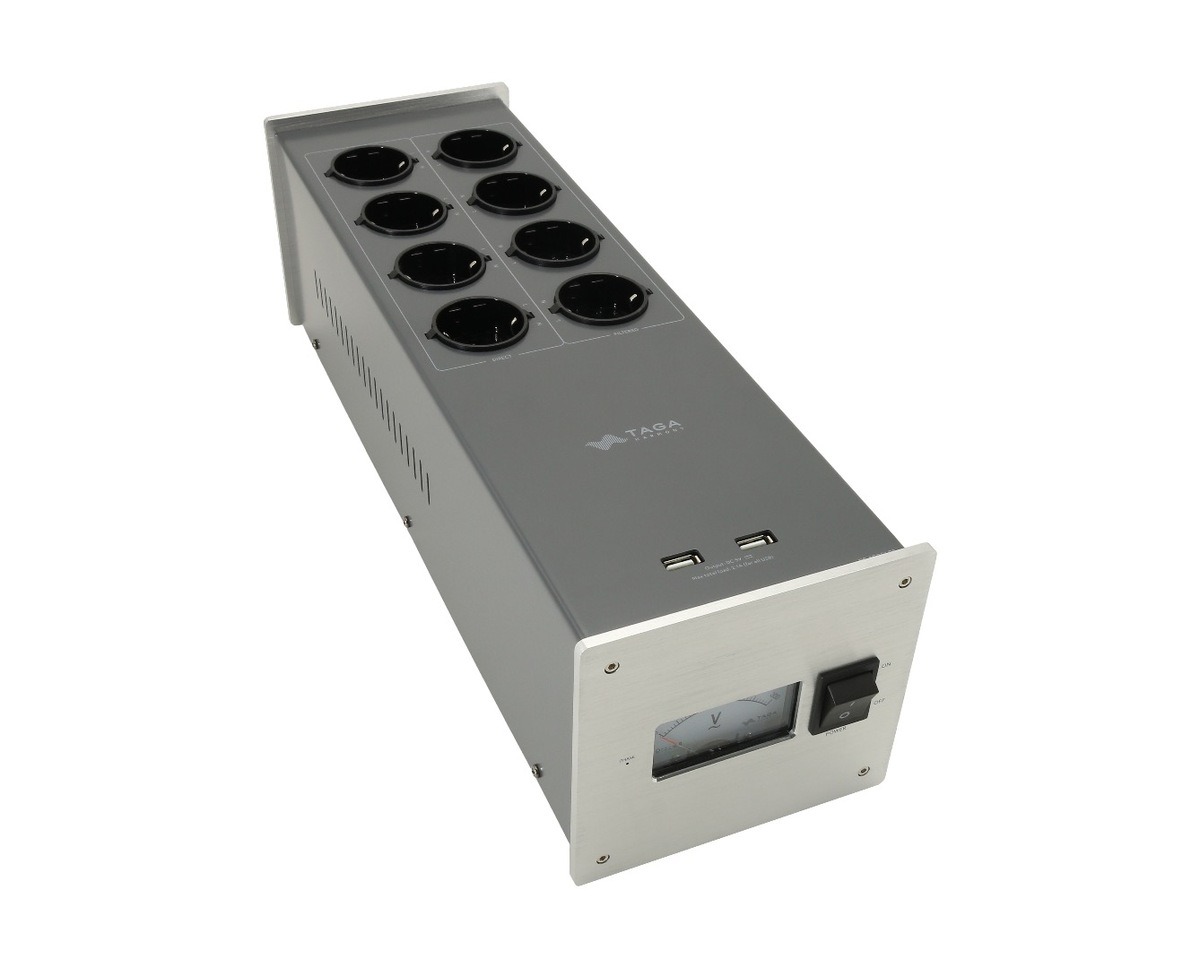

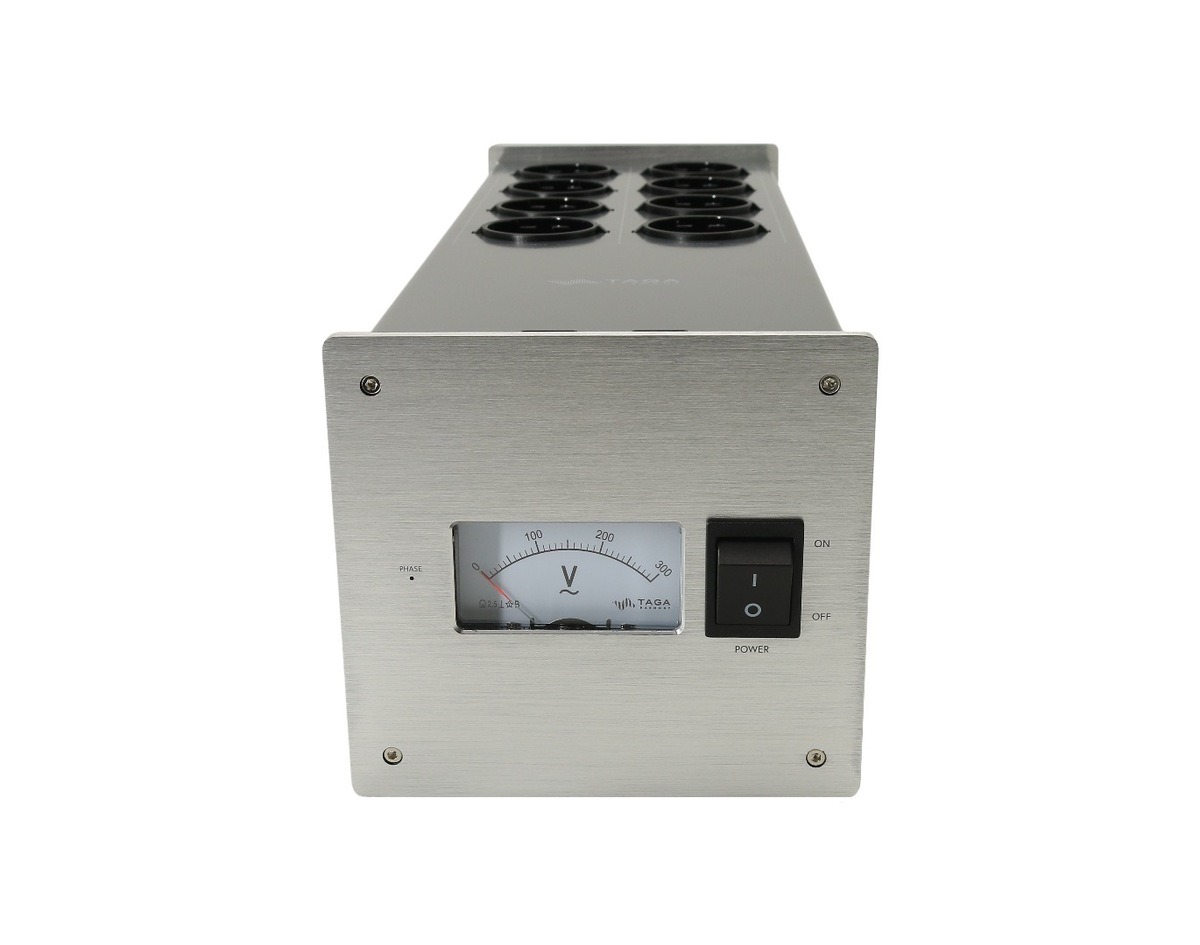

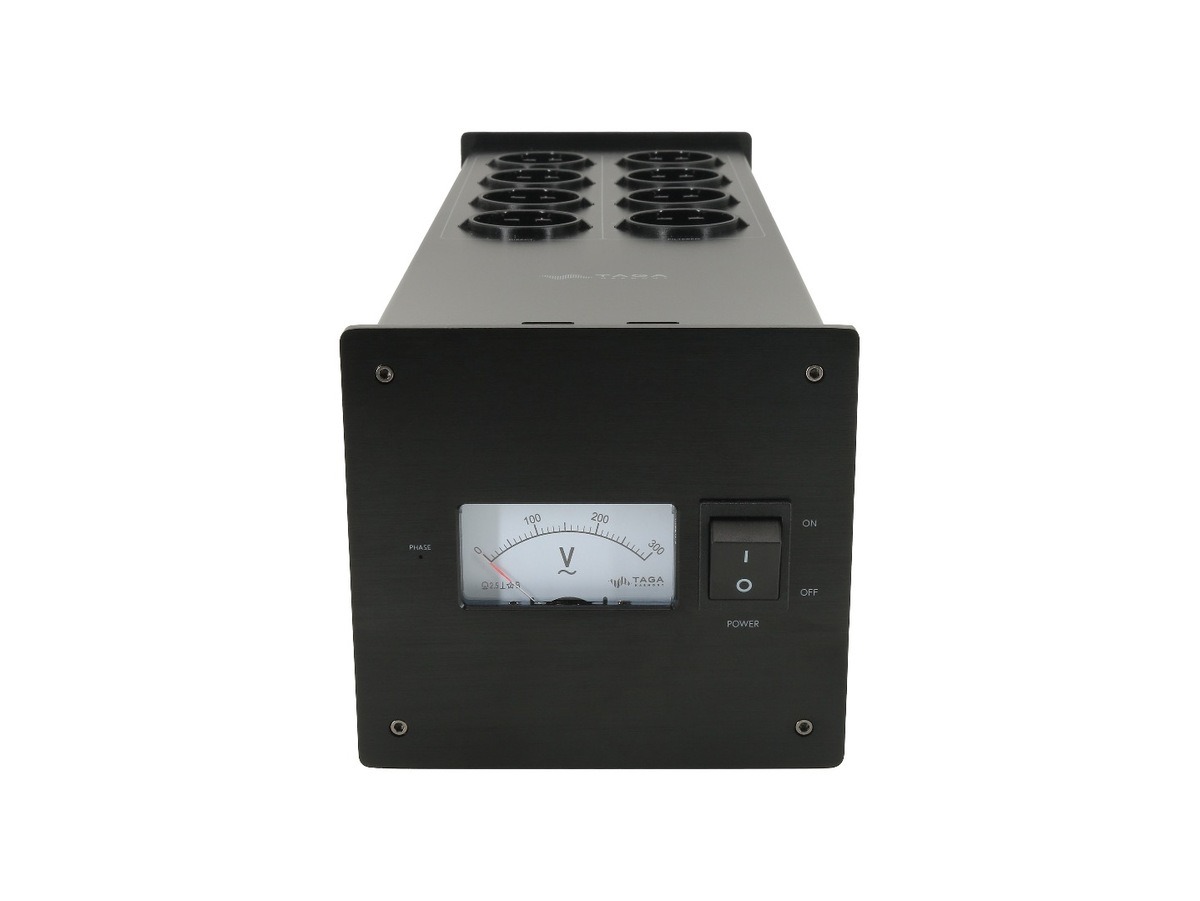

Wskaźnik napięcia umieszczony na przednim panelu pomaga kontrolować, czy napięcie w gniazdku ściennym jest stabilne.

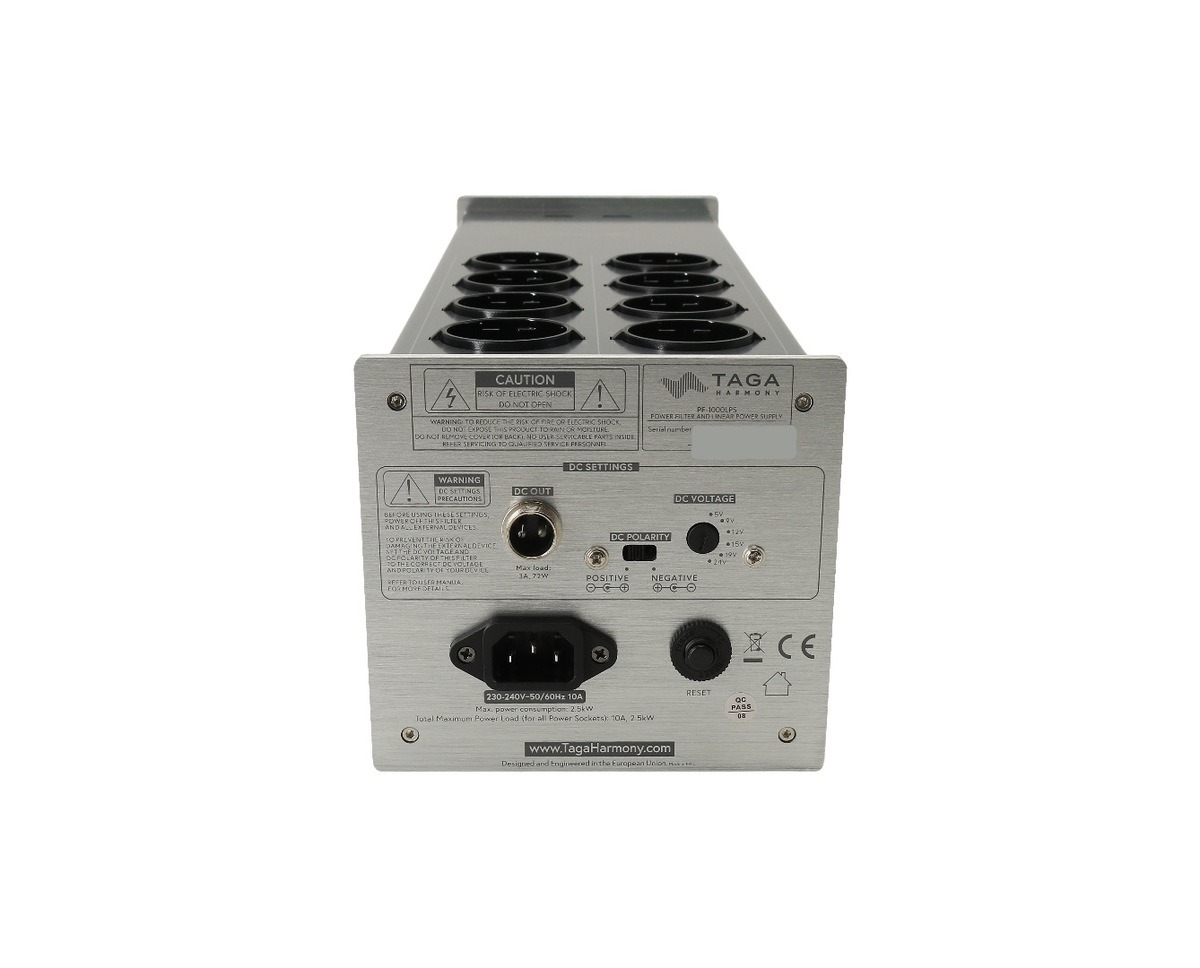

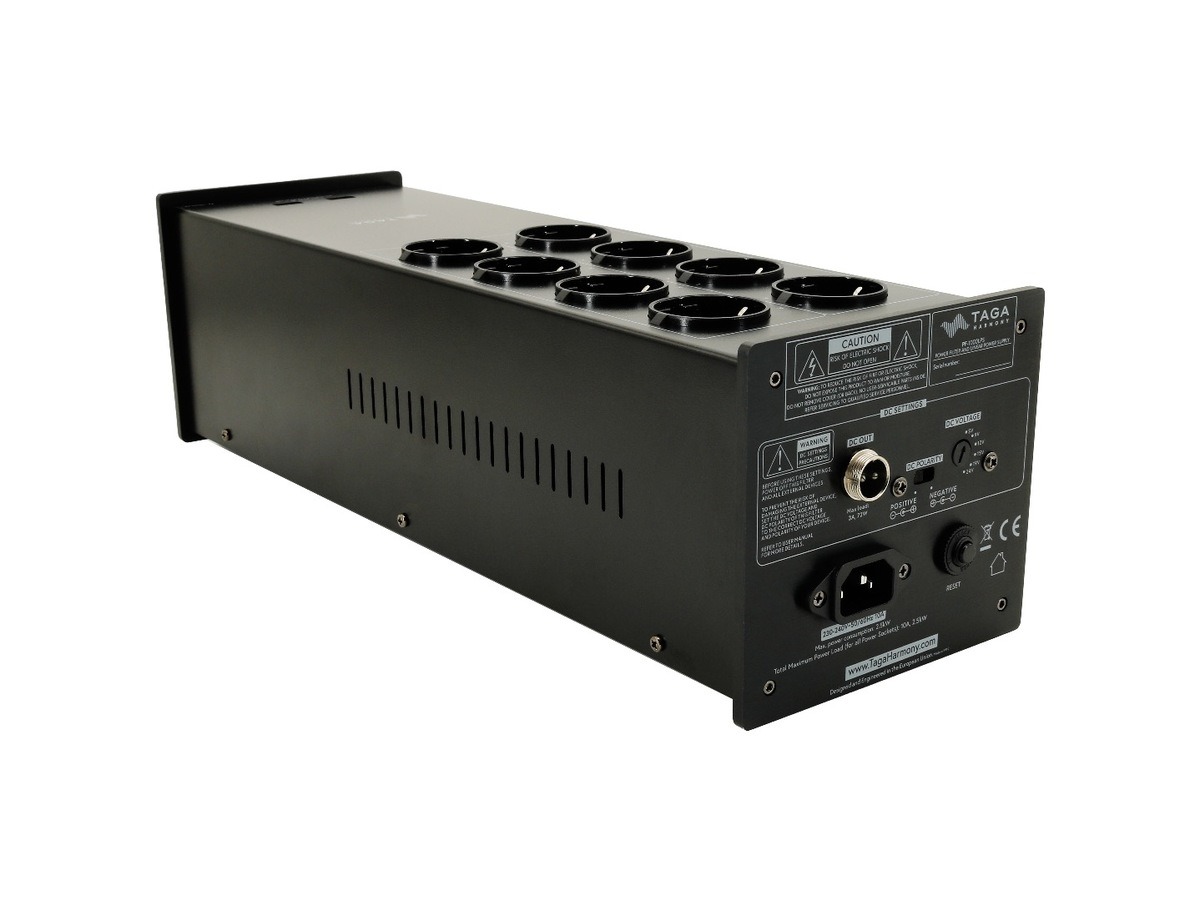

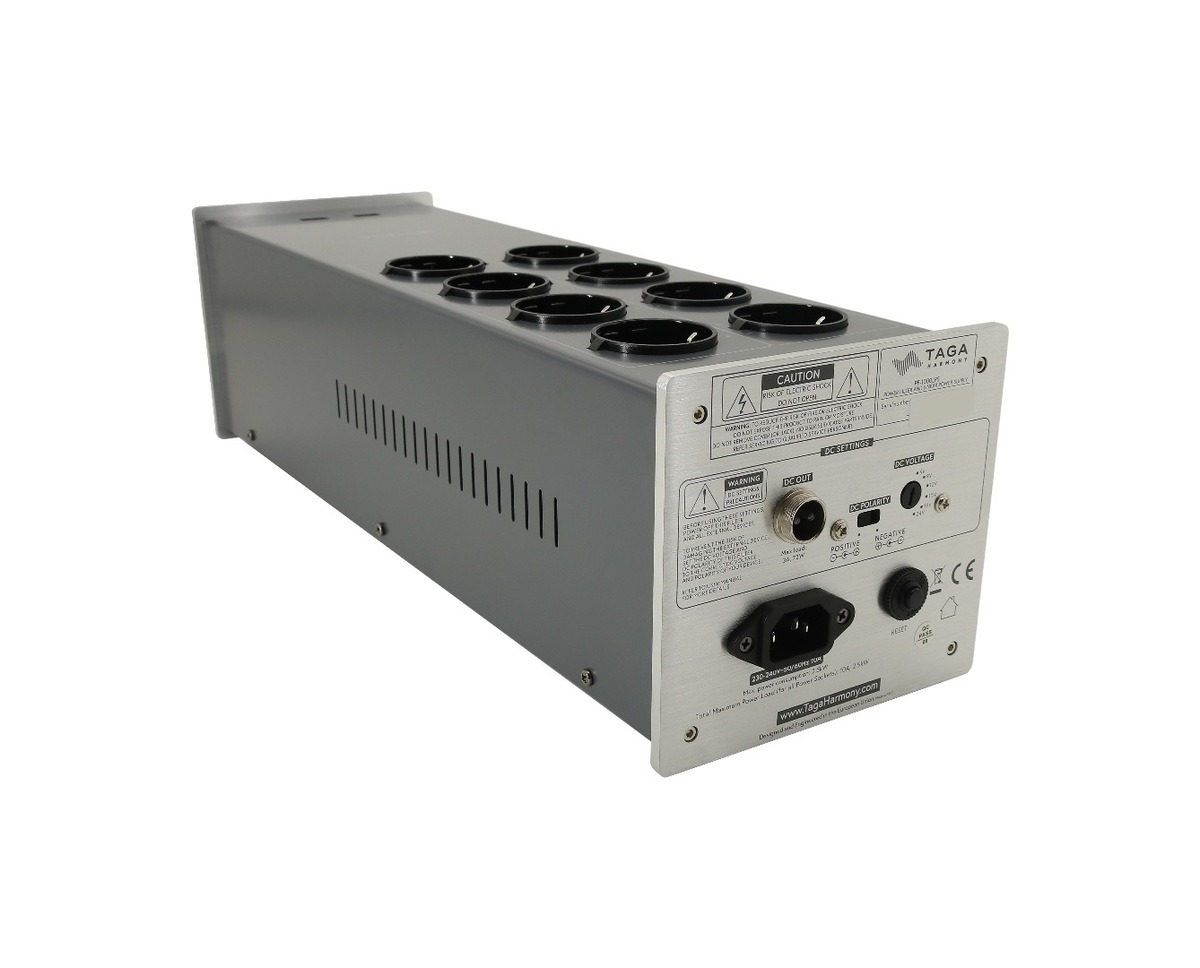

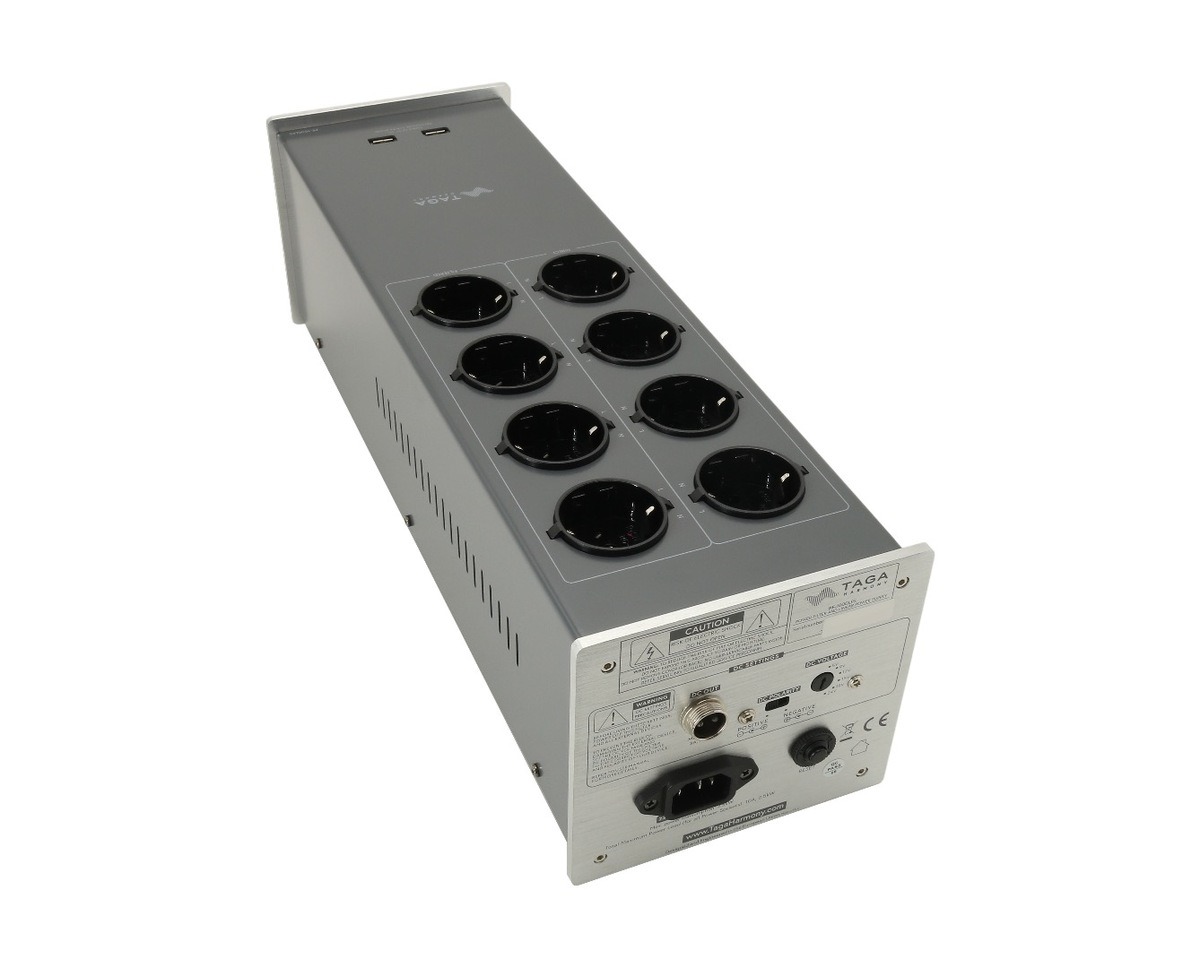

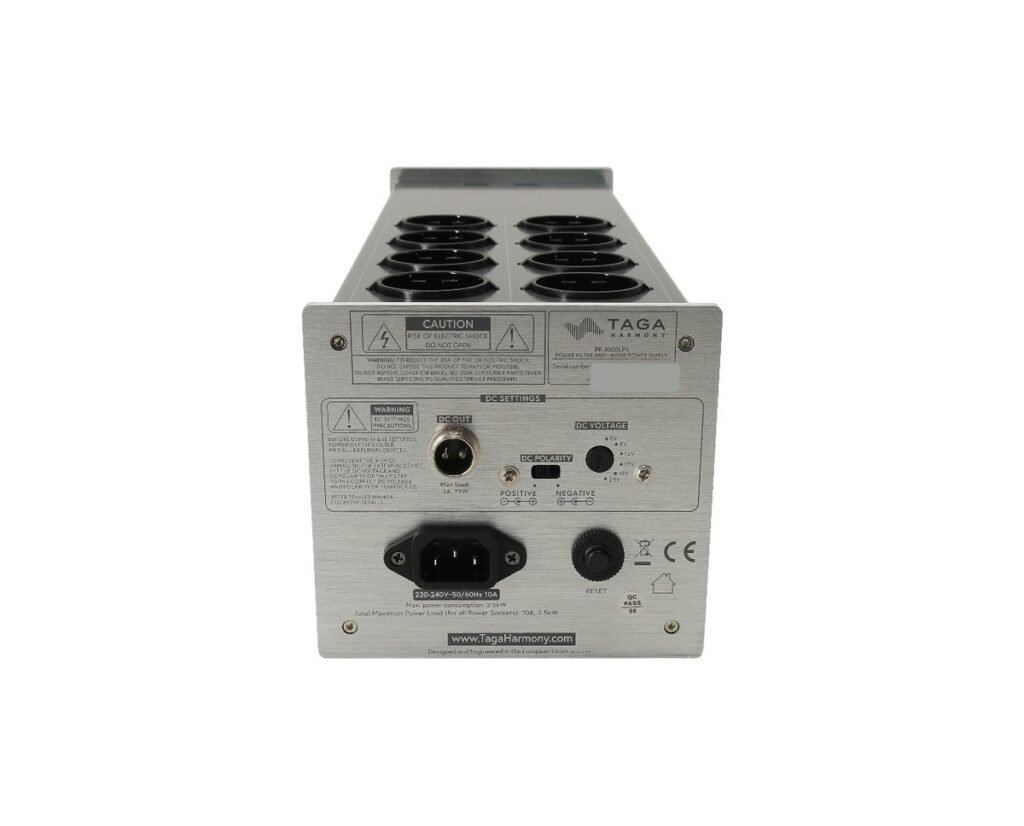

Gniazdo zasilania IEC C14 i wymienny przewód zasilający Schuko-IEC C13 umożliwiają w dowolnym momencie wymianę na audiofilski kabel zasilający klasy premium.
Dzięki filtrom zasilania z serii PF-LPS będziesz mógł cieszyć się lepszą jakością sprzętu audio i video.
| Typ / Konstrukcja | Przeciwzakłóceniowy filtr zasilania z zasilaczem liniowym dla wyjść DC i USB |
| Ilość gniazd | 4 bezpośrednie – typu Schuko (230V – 240V) 4 filtrowane – typu Schuko (230V – 240V) Wyjście DC (zasilanie liniowe) Porty USB-A (zasilanie liniowe): x 2 (5V) |
| Maks. całkowite obciążenie | 10A, 2500W (łącznie dla wszystkich gniazd) Wyjście DC: 3A, 72W |
| Filtr szumów | >-10dB (2 – 100MHz) |
| Maks. prąd impulsu | 4500A [8/20µs – jednorazowo] |
| Maks. skok napięcia | 3000V [10ma] |
| Maks. napięcie progowe | 775V [8/20µs] |
| Maks. absorpcja energii | 125J [10/1000µs] 80J [2ms] |

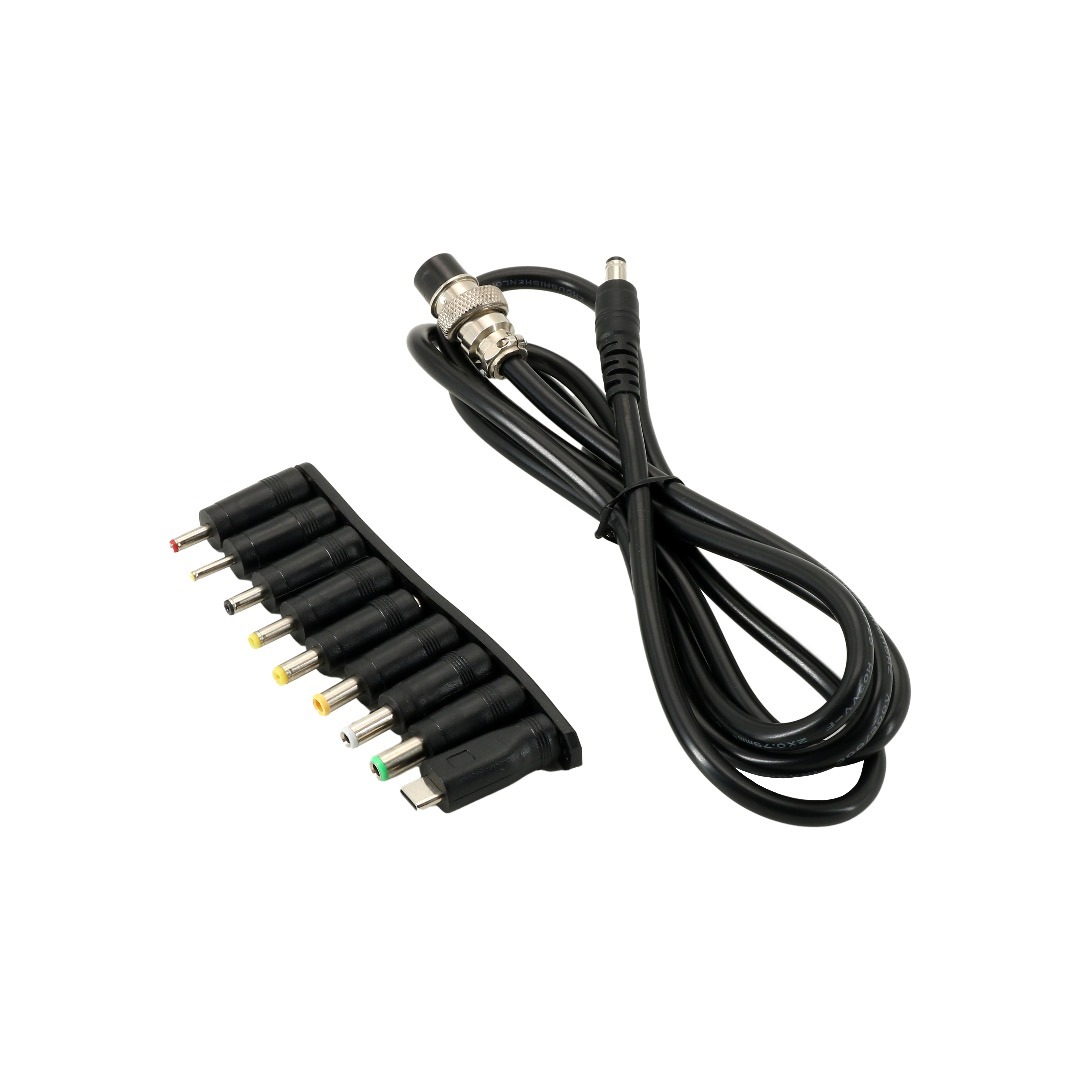

| Funkcje / wyposażenie | Ochrona przed przepięciami Ochrona przeciążeniowa Detektor fazy Wskaźnik napięcia Ładowanie USB Kabel zasilania DC (GX16 2-pin –> końcówka DC, 1.5 m) Wtyczki DC: |
| Zasilanie / zużycie energii | 230V~240V 50/60Hz ≤3W (bez podłączonych zewnętrznych urządzeń) Wewnętrzne zabezpieczenia dla liniowego źródła zasilania: T2A 250VAC, T5A 250VAC |
| Wymiary (W x S x G) | 13 x 14 x 44 cm (z nóżkami) |
| Waga | 5.75 kg / szt. |
