Przedwzmacniacz stereo P 3100 HV jest bez wątpienia jednym z najważniejszych elementów każdego, nowoczesnego systemu High-End.
Podłączone urządzenia źródłowe dostarczają do sekcji wejściowej przedwzmacniacza sygnał o niskim poziomie napięcia wejściowego. Zadaniem przedwzmacniacza jest wzmocnienie tego sygnału, umożliwienie regulacji głośności, a w razie potrzeby: przetwarzanie i skierowanie sygnału do odpowiednich gniazd wyjściowych. Przedwzmacniacz współpracuje ze wzmacniaczem mocy. Wszystkie te procesy powinny odbywać się bez zmiany lub zafałszowania jakości sygnału.
Inżynierowie firmy T+A włożyli wiele wysiłku w zaprojektowanie przedwzmacniacza, który w pełni spełnia to najważniejsze wymaganie. P 3100 HV posiada dyskretną, w pełni symetryczną konstrukcję, a podzespoły z których przedwzmacniacz został zbudowany, zostały niezwykle starannie wyselekcjonowane. Koncepcja przedwzmacniacza oparta jest na wcześniejszym modelu P 3000 HV. Pozornie P 3100 HV nie różni się on od poprzednika, jednak konstrukcyjnie ulepszono całą sekcję przedwzmacniacza.
Koncepcja przedwzmacniacza P 3100 HV oparta jest na wcześniejszym modelu P 3000 HV. Pozornie P 3100 HV nie różni się on od poprzednika, jednak konstrukcyjnie ulepszono całą sekcję przedwzmacniacza. Dotychczas stopnie wejściowe i wyjściowe w modelu P 3000 HV sprzężone były z regulacją głośności za pomocą wysokiej jakości kondensatorów. W P 3100 HV nowy, bardzo złożony układ płytek drukowanych kompensuje współczynniki temperaturowe tranzystorów i pozwalając jednocześnie na precyzyjne ustawienie ich punktów pracy. Oznacza to, że stopnie przedwzmacniacza mają czyste sprzężenie DC. W torze sygnałowym między stopniem wejściowym, regulatorem głośności i stopniem wyjściowym nie ma już kondensatorów sprzęgających, a płyta przedwzmacniacza jest absolutnie stabilna pod względem napięcia i temperatury. Dodatkowo, cyfrowy zasilacz, wyposażono w większą moc i staranniej zaekranowano. Przewymiarowany transformator toroidalny w części analogowej został powiększony do 115 VA. Suma tych działań doprowadziła do znacznej poprawy jakości dźwięku.

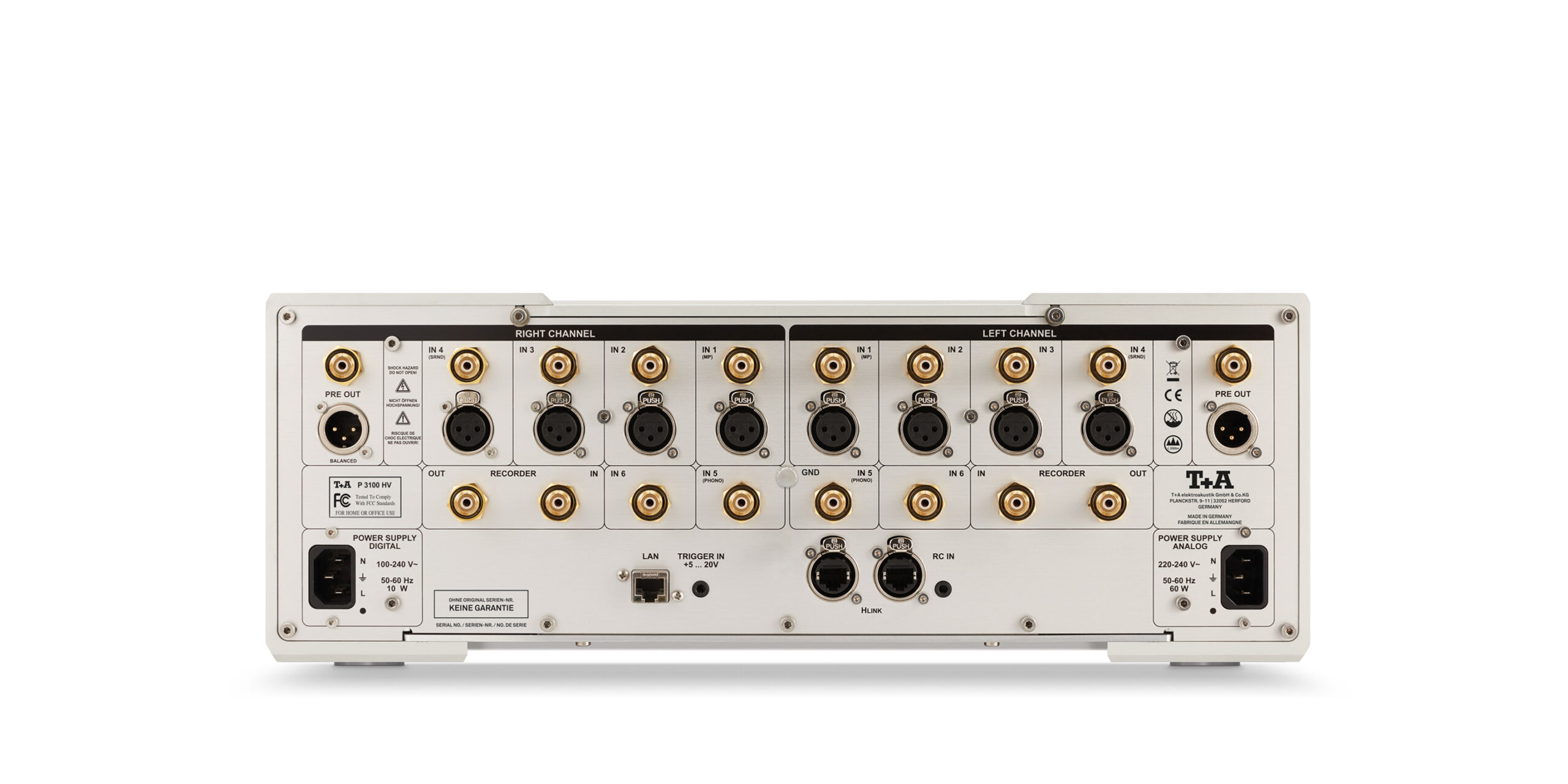

W koncepcji obwodów HV (High Voltage) wszystkie stopnie wzmacniacza pracują przy znacznie wyższych napięciach roboczych niż zwykle: W przedwzmacniaczu wartość ta osiąga 100 V, we wzmacniaczach mocy to nawet 360 V. W przedwzmacniaczu P 3100 HV zastosowano również dodatkowe układy, które poprawiły liniowy charakter stopnia wzmocnienia napięcia. Oprócz liniowości, wysokie napięcie robocze posiada zaletę w postaci szerokiego zakresu dynamiki. Technologię tę firma T+A stosuje we wszystkich urządzeniach serii HV. Panel tylny jest najlepszym dowodem na bezkompromisowość konstrukcji typu dual mono w P 3100 HV. Kanały są konsekwentnie oddzielone, płytki drukowane przedwzmacniacza mają dokładnie identyczną konstrukcję i znajdują się pod górną pokrywą obudowy. Taki układ eliminuje wpływy pola elektromagnetycznego. Płytki umieszczone są we własnych komorach. Wykonano je z grubościennych (od 10 do 15 mm) płyt aluminiowych i są one całkowicie oddzielone i ekranowane od, znajdującego się w dolnej części obudowy, zasilacza.
Odpowiedź częstotliwościowa +0 / –3 dB: 0.5 Hz – 300 kHz
Stosunek sygnału do szumu: 108 / 112 dB
Całkowite zniekształcenie harmoniczne: <0.001%
Intermodulacja: <0.001 % Separacja kanałów >108 dB
Nominalna czułośc wejściowa:
Zbalansowane wejścia (RCA) 7×250 mV … 9 V/ 20kOhms
Niezbalansowane wejścia (XLR) 4 x 500 mV … 18 V/ 5 kOhm
Wyjścia
Słuchawkowe 50 Ohm, wysoka moc wyjściowa
1 x Recorder 250 mV/ 100 Ohm
PRE out RCA Nom 1 V, Max 9,5 V/ 50 Ohm
PRE out XLR Nom 1,45 V, Max 19,6 V/ 50 Ohm
Pojemność kondensatorów 75 000 μF
Zasilanie 2 x 110 – 120 V/60 Hz lub 220 – 240 V/50 Hz
Spoczynkowy pobór mocy <0.5 W
Opcjonalne wejście dla phono MM/MC
Możliwość konfiguracji wejścia 4 dla systemów typu surround
Pilot zdalnego sterowania: F 3001
Akcesoria: 2 x kabel zasilający
Odbiornik zdalnego sterowania E 2000
Wymiary: 17 x 46 x 46 cm
Waga: 28 kg
