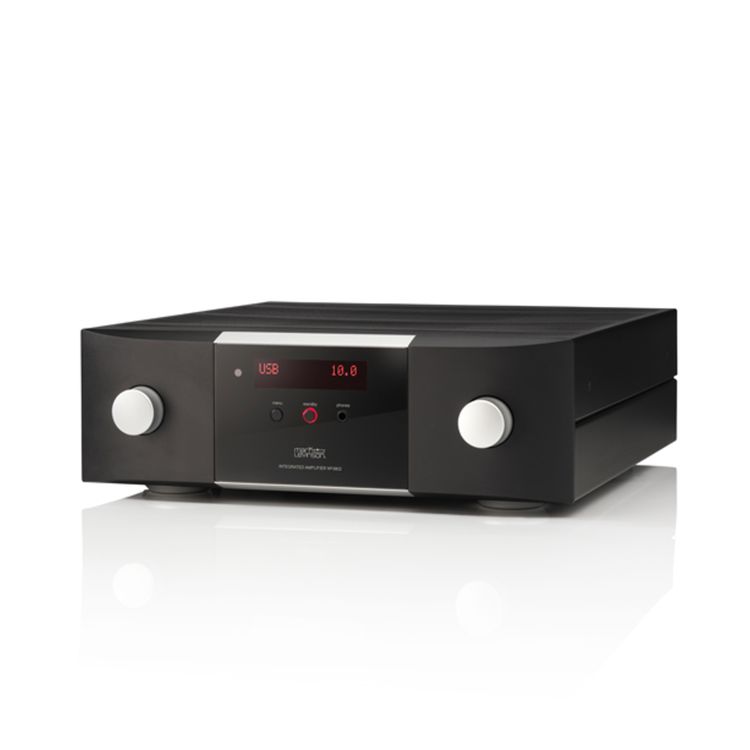

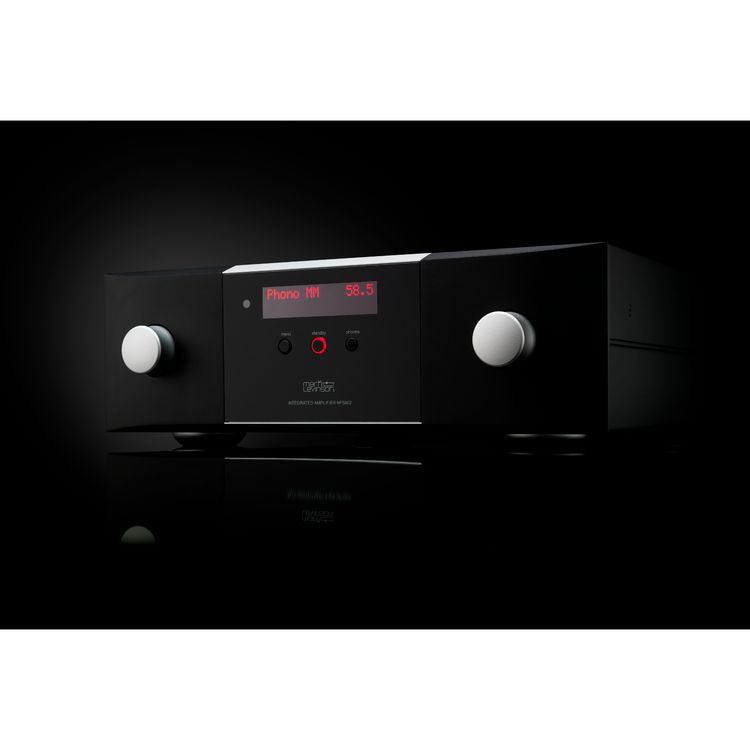

Nº 5802 to model zapewniający maksymalną wydajność i doskonałą jakość dźwięku tradycyjną dla urządzeń Mark Levinson. Wynikają one z zastosowania najlepszych komponentów oraz długich lat doświadczenia w inżynierii audio najwyższej klasy. Z wyrafinowanym wzorniczo projektem obudowy, dyskretnym układem sygnałowym PureDirect™, przetwornikiem cyfrowo-analogowym PrecisionLinkII™, wzmacniaczem słuchawkowym MainDrive™ oraz wydajnym układem dual-mono pracujący w klasie AB, najnowszy wzmacniacz zintegrowany Nº 5802 oferują firmowe brzmienie Mark Levinson, wszechstronne wyposażenie i elastyczność konfiguracji.
Dzięki zastosowaniu przetwornika Mark Levinson Precision- Link II™, wzmacniacz Nº 5802 zapewnia niespotykane możliwości w zakresie plików cyfrowych. Najnowszej generacji 32-bitowy dekoder ESS Sabre z układem eliminacji jittera oraz w pełni symetryczny konwerter prądowo-napięciowy zbudowany z elementów dyskretnych, tworzą rdzeń cyfrowego procesora audio. Wzmacniacz dysponuje sześcioma wejściami cyfrowymi: jednym AES, dwoma koaksjalnymi, dwoma optycznymi oraz asynchronicznym USB z odczytem plików wysokiej rozdzielczości (PCM do 32 bit / 384 kHz i DSD do 11.2 MHz). Nº 5802 obsługuje format MQA (Master Quality Authenticated), umożliwiając odczyt plików i streamingu, jest także wyposażony w odbiornik Bluetooth z najwyższej klasy kodekiem AptX-HD.
W pełni dyskretny wzmacniacz pracujący w klasie AB ze sprzężeniem stałoprądowym, jest zasilany potężnym transformatorem toroidalnym o mocy ponad 500 VA, wyposażonym w osobne uzwojenia dla prawego i lewego kanału. Sekcja wzmocnienia napięciowego ma topologię zaadaptowaną z legendarnej końcówki mocy Nº 534, a w stopniu wyjściowym znajdziemy dwa szybkie tranzystory sterujące, które pracują w klasie A oraz sześć tranzystorów mocy o parametrach: 260 V / 15 A. Dwa układy Thermal-Trak w autorskiej konfiguracji gwarantują stabilny bias, niezależny od obciążenia i temperatury. Kondensatory o pojemności 4 x 10 000 µF na kanał, umieszczone bezpośrednio na płytce stopnia końcowego, zapewniają zapas prądu do utrzymania mocy 2 x 125 W przy obciążeniu 8 Ω oraz blisko 250 przy 4. Układ jest stabilny przy obciążeniu 2 Ω. Wyjścia RCA o regulowanej głośności umożliwiają rozbudowę systemu o inne urządzenia.
SPECYFIKACJA | Rezystancja na wejściu: 47 kΩ Pojemność na wejściu: 20, 70, 120, 170 pF (do wyboru) wzmocnienie: 39 dB dla 1 kHz Zniekształcenia harmoniczne THD: < 0.01 %, 1 kHz, 2 V RMS na wyjściu; < 0.05 %, 20 kHz, 2 V RMS na wyjściu Stosunek sygnał/szum: > 90 dB (20 Hz – 20 kHz, filtr A, przy 2 V RMS na wyjściu); > 78 dB (20 Hz – 20 kHz, szerokopasmowy, nieważony, przy 2 V RMS na wyjściu) Maksymalny poziom na wejściu: > 190 mV dla 1 kHz; > 1.6 V dla 20 kHz |
SEKCJA PRZETWORNIKA CYFROWO-ANALOGOWEGO | Napięcie na wyjściu: 5.7 V RMS przy poziomie maksymalnym / pełnej skali (0 dB FS) Pasmo przenoszenia: 20 Hz – 20 kHz, +0 / –0.02 dB (sygnał 24 bit / 192 kHz); 20 Hz – 20 kHz, +0 / –0.05 dB (sygnał 16 bit / 44.1 kHz) Zniekształcenia harmoniczne THD: < 0.0025 %, 20 Hz – 20 kHz, przy 3 V RMS na wyjściu (sygnał 24 bit / 192 kHz); < 0.003 %, 20Hz – 20 kHz, przy 3 V RMS na wyjściu (sygnał 16 bit / 44.1 kHz); < 0.006 %, 90 kHz, przy 3 V RMS na wyjściu (sygnał 24 bit / 192 kHz) Stosunek sygnał/szum: > 100 dB (20 Hz – 20 kHz, sygnał ważony 24 bit / 192 kHz, filtr A); > 98 dB ( 20 Hz – 20 kHz, sygnał szerokopasmowy, nieważony 24 bit / 192 kHz); > 94 dB (20Hz – 20 kHz, sygnał ważony 16 bit / 44.1 kHz, filtr A); > 92 dB (20 Hz – 20 kHz, sygnał szerokopasmowy 16 bit / 44.1 kHz, nieważony, przy 2V RMS na wyjściu) Parametry próbkowania: PCM: 32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8 lub 384 kHz; do 32 bit; DSD: natywne lub DoP; pojedyncza, podwójna lub poczwórna częstotliwość (2.8, 5.6 lub 11.2 MHz) Procesor cyfrowy: pełne dekodowanie MQA; PCM: siedem ustawień filtra cyfrowego; opcjonalny upsampling do 352.8 / 384 kHz; DSD: cztery ustawienia filtra cyfrowego |
WYJŚCIE SŁUCHAWKOWE | Zniekształcenia harmoniczne THD: < 0.04 %, 20 Hz i 1 kHz, dla 2 V RMS na wyjściu i obciążenia 30 Ω; < 0.10 %, 20 kHz, dla 2V RMS na wyjściu i obciążenia 30 Ω Maksymalny poziom na wyjściu: > 3.3 V RMS, dla obciążenia 30 Ω Signalstosunek sygnał/szum: > 91 dB (20 Hz – 20 kHz, filtr A, przy 2V RMS na wyjściu); > 87 dB (20Hz – 20 kHz, szerokopasmowy, nieważony, przy 2V RMS na wyjściu) Impedancja wyjściowa: < 2.5 Ω, 20 Hz – 20 kHz |
SEKCJA WZMACNIACZA | Pasmo przenoszenia: < 2Hz – 20 kHz, +0 / –0.2 dB; < 2Hz – 100 kHz, +0 / –3 dB Stosunek sygnał/szum: > 103 dB (20 Hz – 20 kHz, filtr A); > 100 dB (20 Hz – 20 kHz, szerokopasmowy, nieważony) Zniekształcenia harmoniczne THD+N: < 0.035 % dla 1 kHz, 125 W, 8 Ω; < 0.18 % dla 20 kHz, 125 W, 8 Ω Moc wyjściowa: 125 W RMS na kanał dla 8 Ω, 20 Hz – 20 kHz Impedancja wyjściowa: < 0.098 Ω, 20 Hz – 10 kHz; < 0.11 Ω dla 20 kHz Współczynnik tłumienia: > 82, 20 Hz – 10 kHz; > 72 dla 20 kHz (przy obciążeniu 8 Ω) |

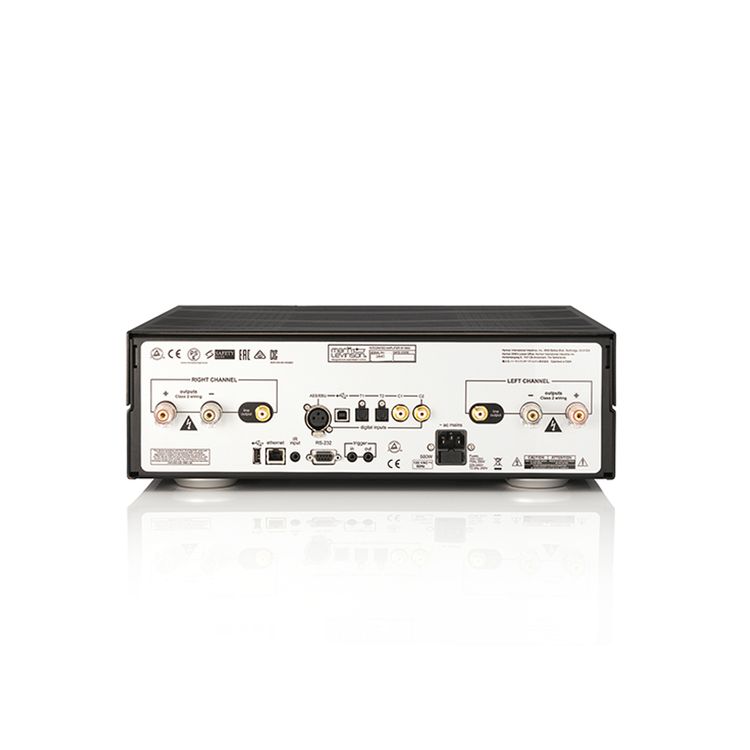

OGÓLNE | Wejścia cyfrowe: 2 optyczne (TosLink); 1 asynchroniczne USB (USB-B); 2 koaksjalne RCA (S/PDIF); 1 zbalansowane XLR (AES/EBU) Wyjścia: 1 para liniowych (RCA); 2 pary głośnikowych (wysoka obciążalność, zaciski na widełki o średnicy 6.3 mm i grubości 3 mm, z opcją wtyków bananowych) Sterowanie: 1 złącze RS-232 (DB9); 1 wejście IR (minijack 3.5 mm); 1 programowalne wyjście triggera 12 V DC (minijack 3.5 mm), poziom maksymalny 100 mA; 1 programowalne wejście triggera 12 V DC (minijack 3.5 mm); 1 złącze Ethernet (RJ-45) Zasilanie: 230 VAC, ustawienie fabryczne Pobór mocy: czuwanie, tryb “Green”: < 0.4 W; czuwanie, tryb “Power Save”: 7W; czuwanie, tryb “Normal”: 45 W; włączony, tryb jałowy: 95 W; włączony, obydwa kanały wysterowanie ⅛ mocy: 215 W; włączony, poziom maksymalny: 500 W Wymiary / waga (urządzenie): W: 145 mm; (133 mm bez nóżek); S: 438 mm; G: 507 mm / waga: 27.6 kg Wymiary / waga (w opakowaniu): W: 330 mm; S: 610 mm; G: 711 mm / waga: 32.6 kg |
