Usher SD-502

Modele SD-501 i SD-502 zostały zaprojektowane w taki sam sposób, jak SD-500, w celu precyzyjnego wyrównania czasowego każdego kanału; SD-501 posiada 2,5-drożną konstrukcję z dwoma głośnikami niskotonowymi, aby skutecznie rozszerzyć pasmo przenoszenia niskich częstotliwości i wydajność dynamiczną; podczas gdy SD-502 rozwija się w konstrukcję 3-drożną, przenosząc pasmo przenoszenia każdego kanału w celu uzyskania bardziej optymalnej wydajności.

Przetworniki

Zarówno SD-501, jak i SD-502 bazują na renomowanych przetwornikach USHER DMD „Diamond Diaphragm” 9980-20. Diament od dawna uważany jest za najlepszy materiał na membrany przetworników ze względu na jego sztywność i doskonałą przewodność cieplną, ale aby przezwyciężyć problemy jakościowe związane z membranami diamentowymi, USHER zastosował trójwarstwową strukturę „diament-metal-diament” dla membrany o średnicy 1,25 cala, aby osiągnąć najlepszą sztywność, najlżejszą wagę i najlepszą charakterystykę uszkodzeń wewnętrznych.

Aby dopasować się do większej pojemności SD-501 i SD-502, USHER precyzyjnie dostroił głośnik niskotonowy SD-500, aby uzyskać najlepszą wydajność w zakresie niskich częstotliwości. Nowy 0535K ma tę samą konstrukcję o średnicy 5,5 cala, ale z nieco niższym FO dla niższego pasma przenoszenia, a także wykorzystuje membranę kompozytową z włókna papierowego/włókna szklanego dla doskonałej sztywności, umiarkowanej masy i doskonałej wydajności dynamicznej.

Przetwornik średniotonowy to 4,5-calowy wielowarstwowy przetwornik stożkowy 0426AP1 wyprodukowany przez USHER specjalnie dla modelu SD-502, z miękką powierzchnią przednią i tylną, a także twardą warstwą środkową, aby osiągnąć odpowiednią ilość masy, sztywności i strat wewnętrznych w celu utrzymania jak największej sztywności. Papier membrany jest skonstruowany z miękką powierzchnią przednią i tylną, a także twardą warstwą środkową, aby osiągnąć odpowiednią ilość masy, zarówno sztywności, jak i strat wewnętrznych, co zmniejsza rezonans membrany i minimalizuje podbarwienia dźwięku przy jednoczesnym zachowaniu idealnego ruchu tłoka. Zastosowano również konstrukcję obwodu magnetycznego stożków fazowych i magnetycznych pierścieni zwierających, co skutecznie zwiększa nasycenie magnetyczne, a także zapewnia wysoką wydajność i niskie zniekształcenia.

Konstrukcja zwrotnicy

Chociaż SD-501 i SD-502 wyglądają bardzo podobnie, w rzeczywistości posiadają bardzo różną strukturę zwrotnicy: SD-501 stosuje konstrukcję 2,5-drożną, z punktem zwrotnicy dla głośnika wysokotonowego i średniotonowego ustawionym na 2,3 kHz, i chociaż przetworniki basowe i średniotonowe są odpowiedzialne za częstotliwości poniżej 2,3 kHz, tylko jeden z nich jest odpowiedzialny za cały zakres częstotliwości poniżej 2,3 kHz, a drugi jest odpowiedzialny za częstotliwości poniżej 250 Hz. Zapobiega to wzajemnemu zakłócaniu się dwóch przetworników w bardziej czułych tonach średnich, podczas gdy dwa głośniki niskotonowe dzielą się odpowiedzialnością za zakres częstotliwości poniżej 250 Hz, zapewniając pełną i subtelną charakterystykę niskich częstotliwości.

SD-502 ma konstrukcję trójdrożną, więc punkt zwrotnicy głośnika wysokotonowego jest nieznacznie podniesiony do 2,4 kHz, a dolna część zakresu wysokich częstotliwości jest przesunięta do głośnika średniotonowego, aby zmniejszyć obciążenie głośnika wysokotonowego i obniżyć zniekształcenia; podczas gdy punkt zwrotnicy dla tonów średnich i niskich jest ustawiony na 420 Hz, a dwa głośniki niskotonowe są wspólnie odpowiedzialne za zakres częstotliwości poniżej 420 Hz, co zapewnia najlepszą wydajność niskich częstotliwości. Sieć zwrotnicy wykonana jest z cewek z rdzeniem powietrznym i wysokiej jakości kondensatorów, a także wysokiej jakości przewodów z miedzi beztlenowej, co zapewnia optymalną jakość dźwięku. Ponadto, zapewniono oddzielne terminale dla wysokich i niskich tonów, co pozwala użytkownikowi zaplanować okablowanie, a nawet konfigurację wzmacniacza, aby zapewnić lepszą jakość dźwięku.

Budowa i wygląd

W modelach SD-501 i SD-502 zastosowano mocną płytę o grubości 0,85 cala w obudowie i wewnętrzne żebra, aby uzyskać doskonałą wytrzymałość strukturalną i zminimalizować rezonans; w obu podłogowych modelach z serii SD zastosowano konstrukcję bass-reflex z wylotem otworu pod obudową, z optymalnie zaprojektowanymi głośnikami niskotonowymi zapewniającymi zarówno rozszerzenie niskich częstotliwości, jak i wydajność.

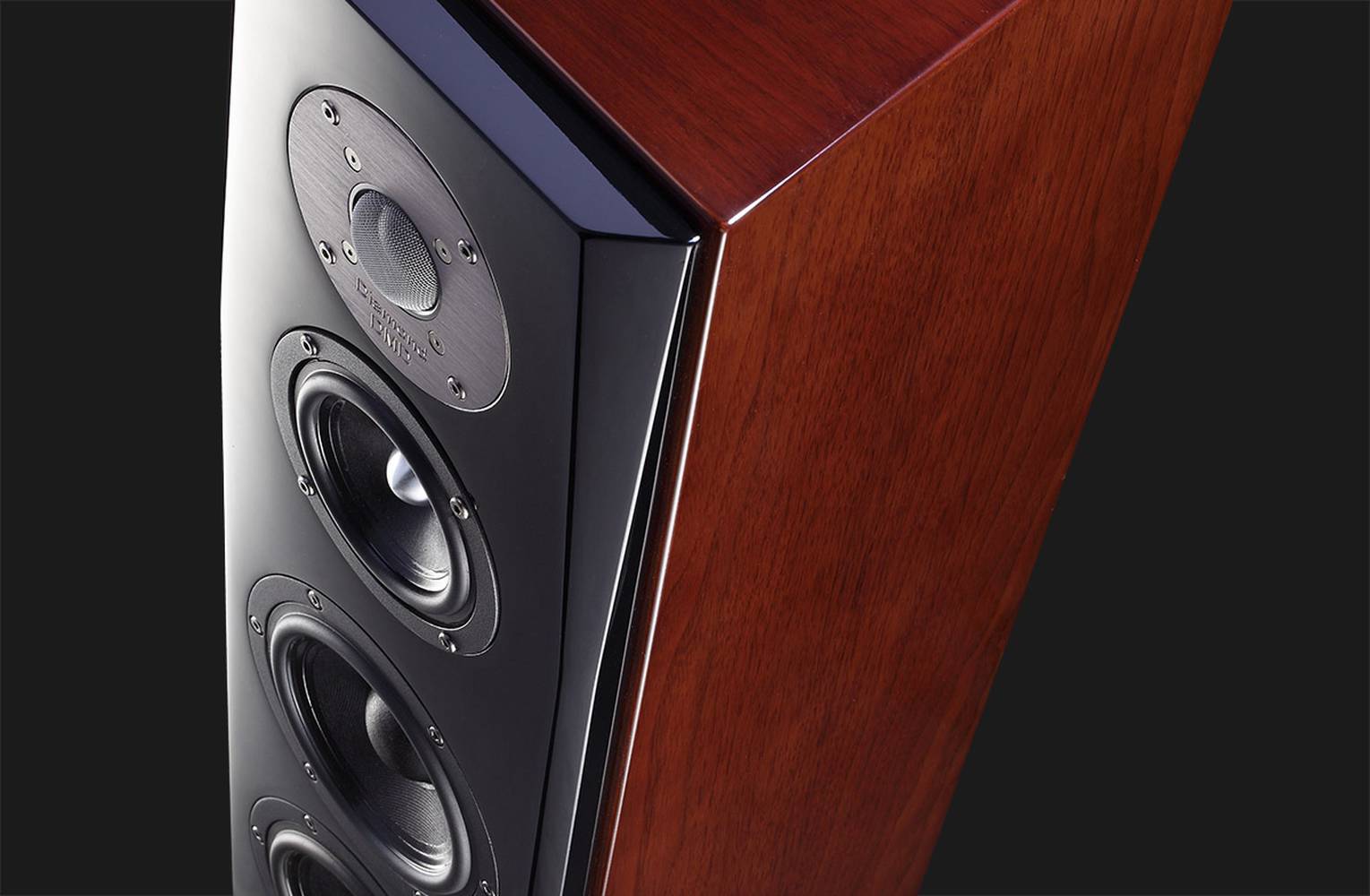

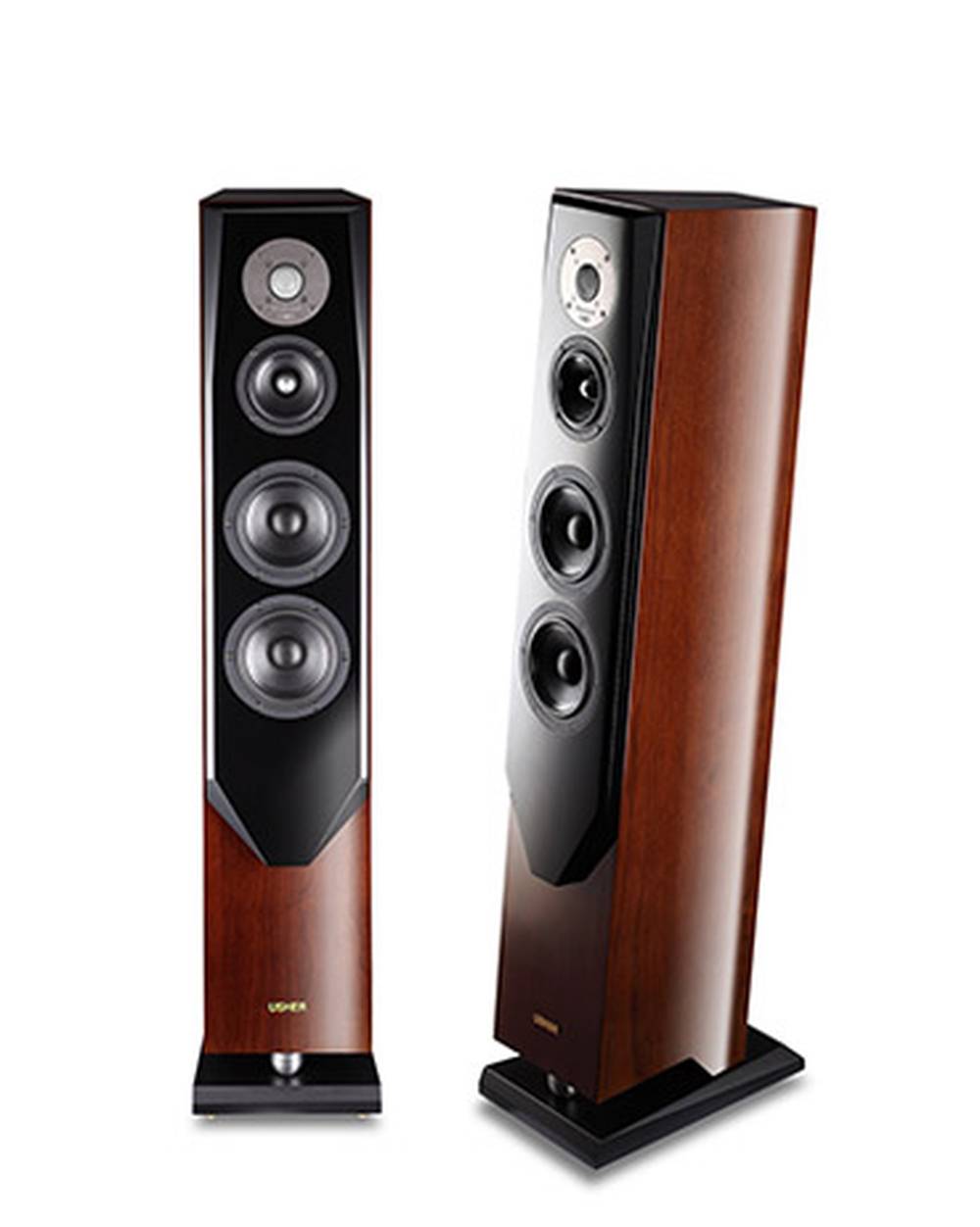

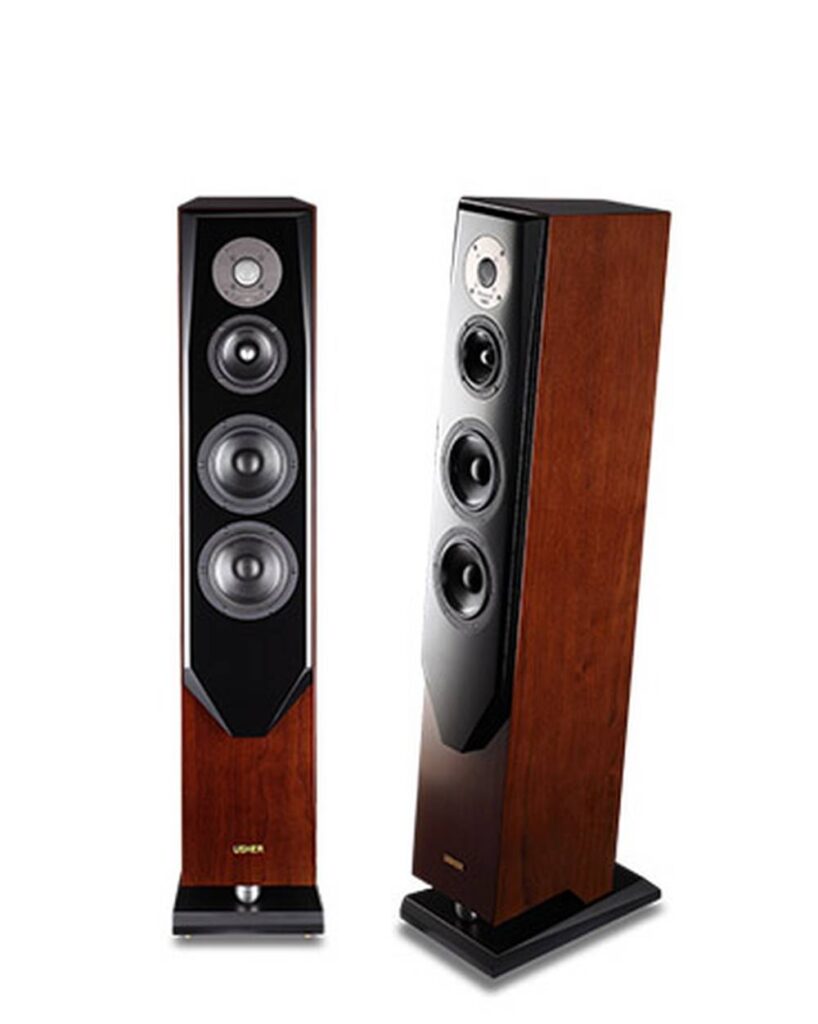

Zarówno SD-501, jak i SD-502 posiadają lekko pochyloną konstrukcję obudowy, która nie tylko pozwala na lepsze połączenie fazowe kanałów, ale także podnosi walory estetyczne; ponadto oferuje dwie opcje wykończenia w kolorze orzechowym i fortepianowej czerni, a także magnetycznie mocowaną maskownicę, którą można dopasować do różnych stylowych wnętrz i wysokiej jakości mebli, dzięki czemu można cieszyć się nie tylko doskonałą jakością dźwięku, ale także cieszyć oczy.
