Gryphon Audio Zena DAC – Przetwornik cyfrowo-analogowy
Zainstalowanie wysokiej jakości przetwornika cyfrowo-analogowego wewnątrz obudowy przedwzmacniacza liniowego najwyższej klasy Gryphon Zena wprowadza do świata high-endu niezbyt często spotykaną wygodę obsługi i wszechstronność.
Umieszczenie wybitnego przetwornika cyfrowo-analogowego wewnątrz równie ambitnego przedwzmacniacza liniowego znacząco skraca ścieżkę sygnału, pozwala na eliminację zewnętrznych interkonektów, wtyczek i punktów lutowania. Pozwala to na zachowanie pełnej integralności i czystości sygnału.

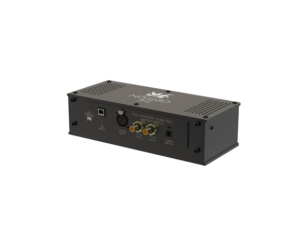

Opcjonalny moduł przetwornika cyfrowo-analogowego przeznaczony do instalacji wewnątrz obudowy przedwzmacniacza liniowego Gryphon Zena został opracowany w oparciu o projekt doskonale ocenianego przetwornika Gryphon Kalliope. Prasa branżowa na całym świecie wyraża się o projekcie i jakości brzmienia Kalliope w samych superlatywach:
„Kalliope to szczyt możliwości cyfrowego audio. Dla naszej redakcji wyznacza od dziś poziom referencyjny.” Tone Audio, USA
„Zadziwiający realizm i całkowicie analogowa płynność. Pełen sukces!” Haute Fidelite, Francja
„Trudno mi wyobrazić sobie bardziej wierny muzycznie przetwornik spośród obecnych dziś na rynku.” enjoythemusic.com, USA
„To najlepszy przetwornik, który słyszeliśmy. Z dużą przewagą.” Fedelta del Suono, Włochy
Teraz, zgodnie z zasadami firmy Gryphon, technologie i komponenty stworzone na potrzeby naszych konstrukcji referencyjnych trafiają do produktów niższych linii. Potrafimy przy tym zachować najlepsze cechy oryginałów.
Zastosowany w module Zena DAC przetwornik ESS Sabre ES9018 – gotowy do obróbki wszystkich obecnych i przyszłych formatów audio – połączony jest z precyzyjnie regulowanym, w pełni dyskretnym, niskoszumowym zasilaczem +/- 22V DC, co zapewnia minimalny poziom szumu i zniekształceń.
Moduł Zena DAC nie czerpie żadnego zasilania ze źródłowych urządzeń USB. Zamiast tego korzysta z własnego czystego prądu, co pozwala na maksymalną izolację od komputerów.
W ten sposób obchodzimy najsłabszy punkt konwencjonalnych przetworników USB: zależność od prądu 5V płynącego przewodem USB wprost z pełnego szumów wnętrza komputera, który zanieczyszcza sygnał audio znacząco degradując brzmienie
Dedykowany zasilacz SuperCap z zespołem kondensatorów pojemności 12,5 Farada działa jak stabilna i izolowana wirtualna bateria zapewniająca najniższy możliwy poziom szumu i nieograniczoną dynamikę.
Czysty prąd zasilania na tym wczesnym kluczowym etapie obróbki sygnału daje mocną podstawę naturalności i płynności definiujących firmowe brzmienie Gryphon Audio.
Moduł Zena DAC dodaje do pięciu standardowych wejść analogowych przedwzmacniacza kolejne pięć wejść cyfrowych: AES/EBU XLR 110 [szwajcarski pozłacany Neutrik], wejście optyczne TOSlink, dwa pozłacane gniazda BNC 75 z izolacją teflonową dla źródeł S/PDIF oraz gniazdo USB.
Po zainstalowaniu modułu, wyświetlacz przedwzmacniacza Zena podaje informacje dotyczące wybranego źródła, formatu sygnału PCM/DSD, częstotliwości próbkowania, aktywnych filtrów i statusu zasilacza SuperCap [naładowany/w trakcie ładowania]. Dla sygnału PCM dostępny jest stromy lub łagodny filtr roll-off. Dla źródeł DSD można wybrać filtry odcinające pasmo 50, 60, 70 kHz [-3B].
Moduł Zena DAC jest w pełni izolowany przez własną aluminiową obudowę z uziemionymi ścianami odpornymi na promieniowanie HF, co eliminuje ryzyko interferencji z wrażliwymi układami przedwzmacniacza.
Moduł Zena DAC może być zainstalowany w fabryce podczas montażu przedwzmacniacza Zena lub później, w razie potrzeby.
DANE TECHNICZNE:
Oryginalna analogowa analogowa Dual Mono klasy A.
Brak negatywnego sprzężenia zwrotnego
Sabre ES9018 High-End D / A konwerter
Wejście USB kompatybilne z następującymi formatami audio przez PC / MAC / Linux: PCM: 44,1, 48, 88,2, 96, 176,4, 192, 352,8 i 384 kHz, do 32 bitów DSD przez USB: DSD64 (2,822 MHz, 3,072 MHz), DSD128 (5.644 MHz, 6.144 MHz), DSD256 * (11.2896 MHz) i DSD512 * (22.5792 MHz)
Wejścia XLR, BNC zgodne z PCM: 22,05, 24, 32, 44,1, 48, 64, 88,2, 96, 176,4 i 192 kHz, do 32 bitów
Wejście TOSLink zgodne z PCM: 22,05, 24, 32, 44,1, 48, 64, 88,2 i 96 kHz
Wybierane przez użytkownika cyfrowe filtry roll-off PCM i DSD
Zoptymalizowany pod względem temperatury oscylator o ultra niskim jitterrze z dokładnością lepszą niż 5 części na milion
Zasilacz Super-Capacitor (12,5 Farad!) Do modułu USB – działa jak prawdziwe zasilanie bateryjne
Filtry analogowe PCM pierwszego rzędu i filtry analogowe DSD drugiego rzędu z kondensatorami polipropylenowymi
Analogowe stopnie wyjściowe z dyskretnymi, ultra-niskimi poziomami hałasu +/- 15VDC regulowane napięcie zasilające dla doskonałego analogowego THD i tłumienia szumów
Wiele lokalnych regulatorów napięcia dla najlepszego cyfrowego tłumienia hałasu
Dyskretny, osobny lewy / prawy kanał o wyjątkowo niskim poziomie hałasu dla analogowej sekcji przetwornika ES9018
Bardzo krótka ścieżka sygnału
Minimalne okablowanie wewnętrzne
Jedna czterowarstwowa płytka drukowana z miedzią 70μm
Gniazda na PCB eliminują konieczność okablowania i skracają ścieżkę sygnału
Pozłacane gniazdo Swiss Neutric XLR dla jednego zbalansowanego źródła 110 AES / EBU
Pozłacane gniazda BNC 75 Ohm z izolacją teflonową dla jednego źródła S / PDIF
Jedno wejście optyczne TOSLink
Zaprojektowany i zbudowany w Danii
