CIRCLE LABS A200

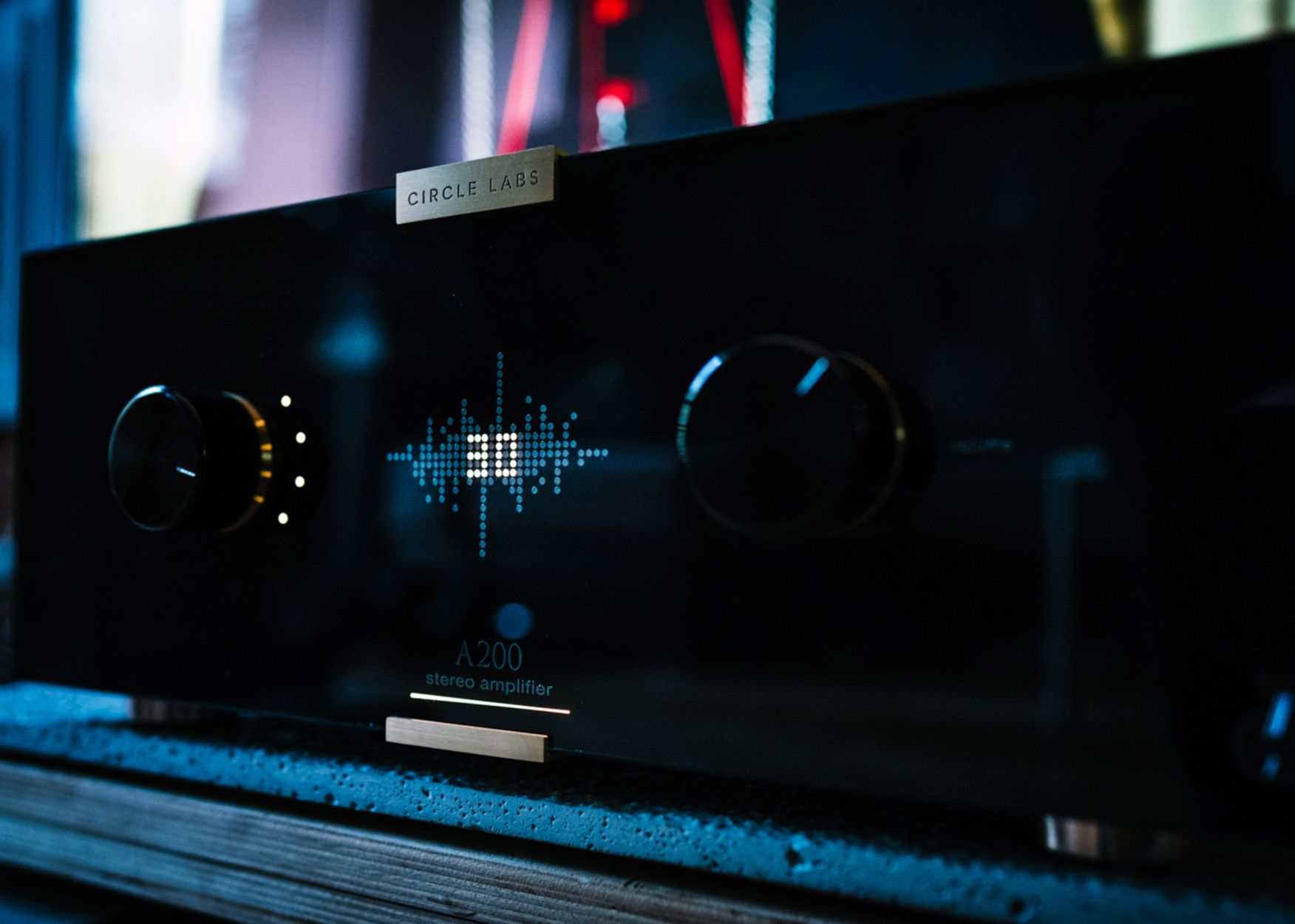

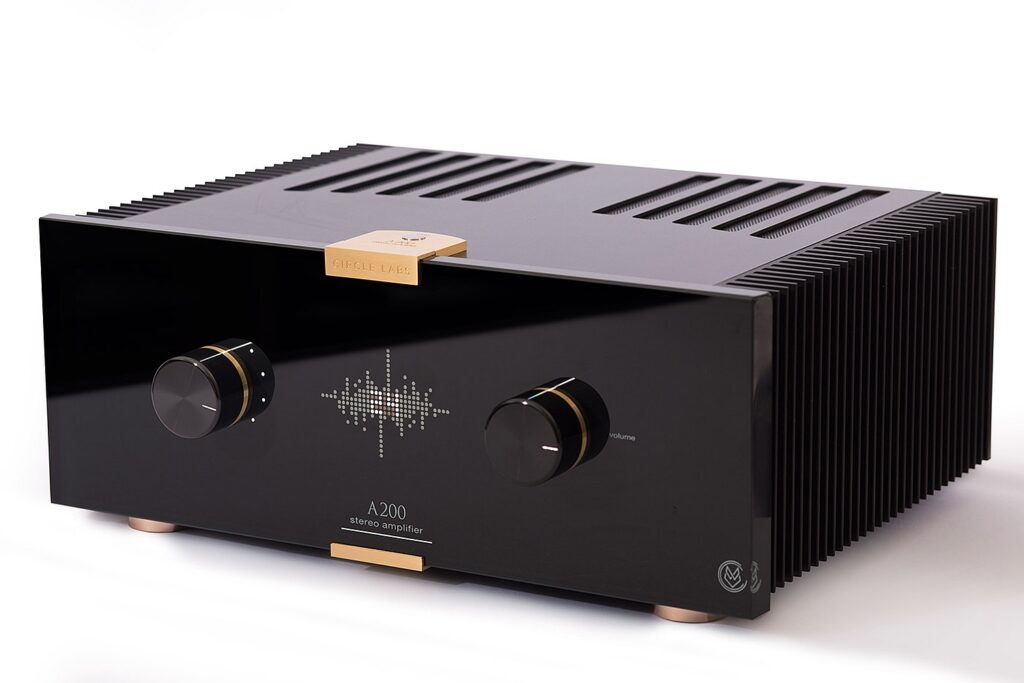

CIRCLE LABS A200 – Wzmacniacz zintegrowany

We wzmacniaczu tym zastosowano autorskie rozwiązania firmy Circle Labs.

Minimalistyczny przedwzmacniacz oparty na lampie nos Simens połączony jest z tranzystorową końcówką mocy w technologi Circle Power. Rozwiązanie to łączy zalety wzmacniaczy lampowych i tranzystorowych. Niska impedancja wyjściowa stopnia końcowego, a przez to wysoki współczynnik tłumienia zapewnia odpowiednią dynamikę i dobre wysterowanie większości kolumn głośnikowych dostępnych na rynku. Wzmacniacz wyposażony jest w pilot zdalnego sterowania.

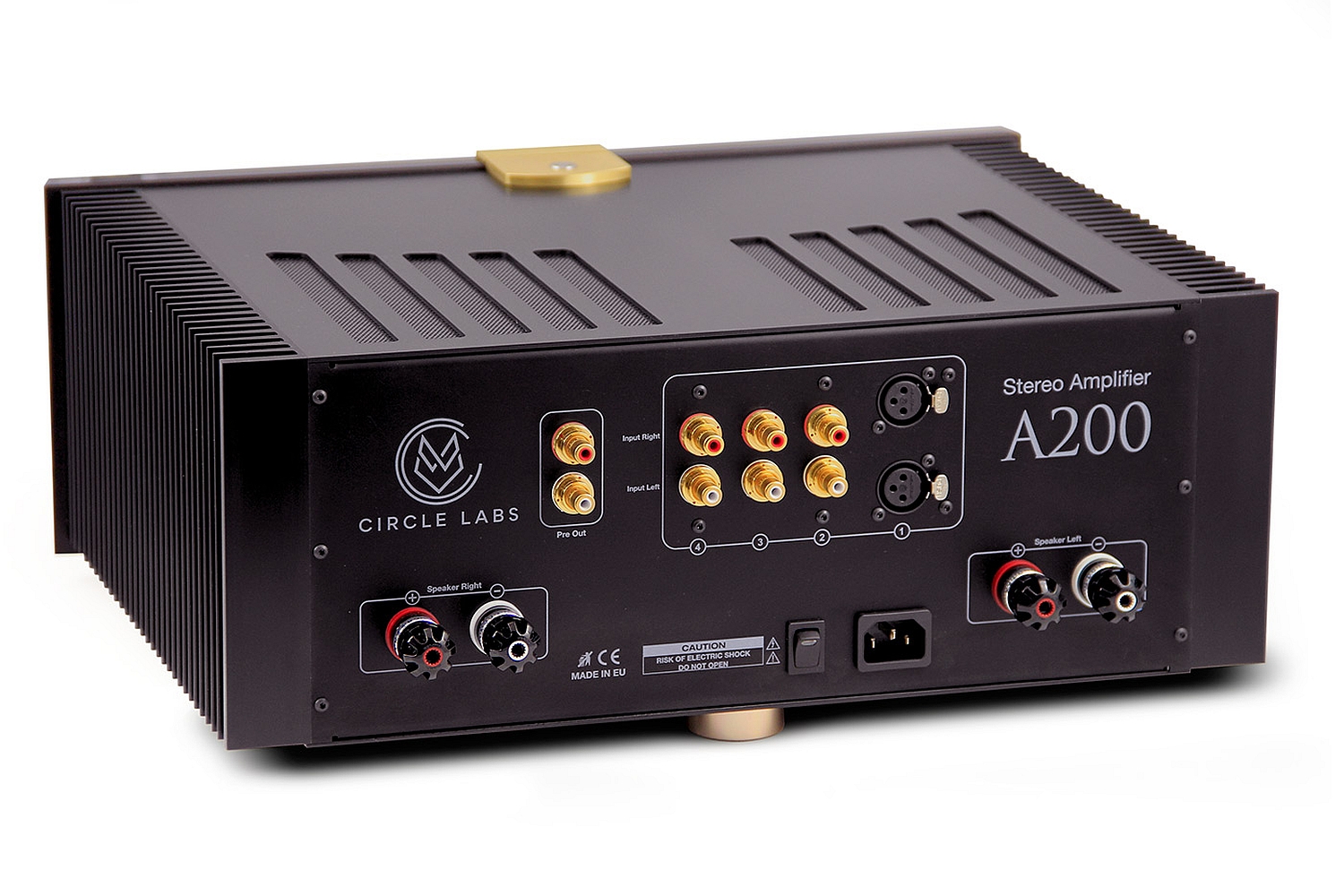

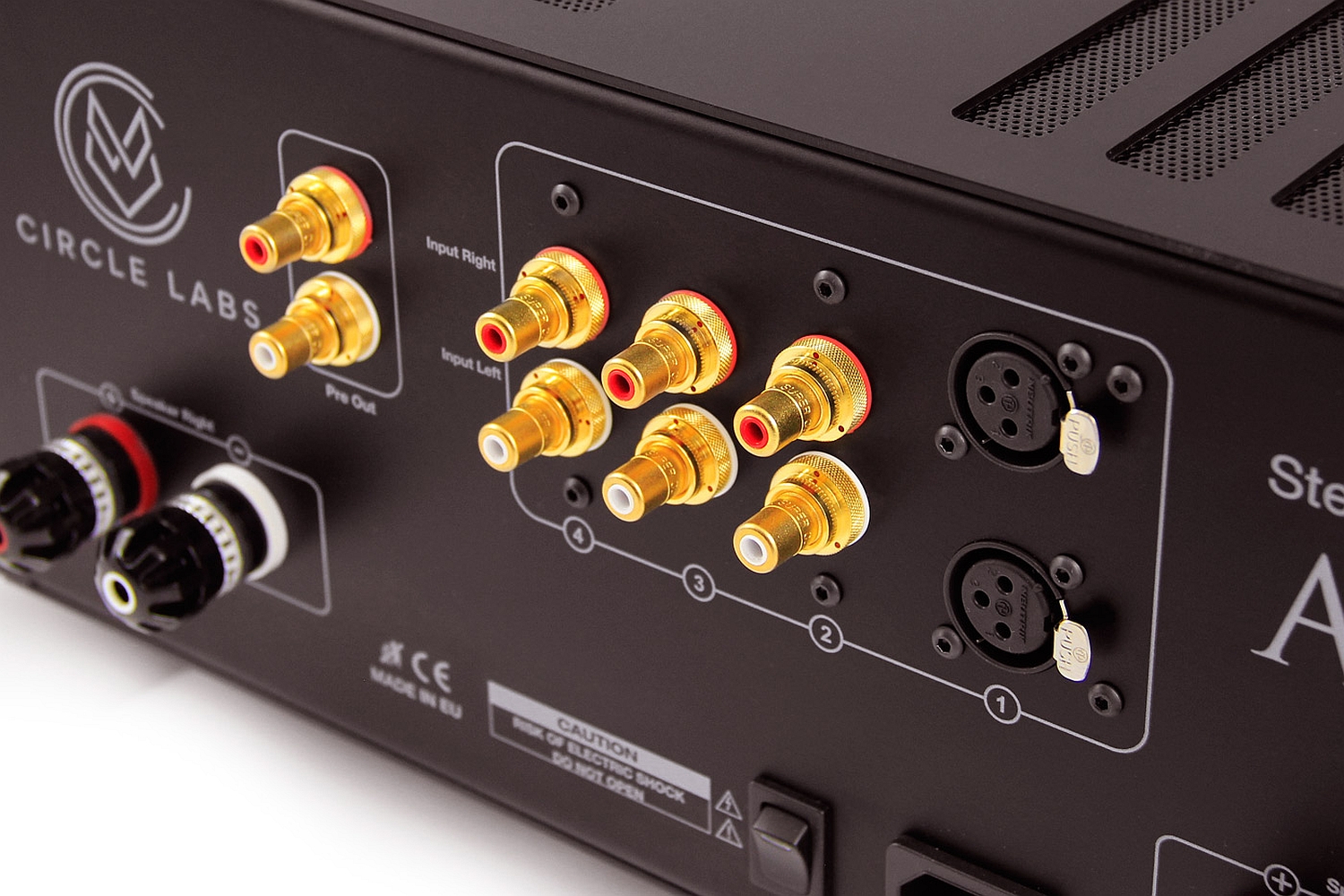

A200 jest konstrukcją o mocy 100 W/8 Ω i 200 W/4 Ω wyposażoną w wejście symetryczne Xlr, trzy pary wejść liniowych Rca i wyjście pre out.

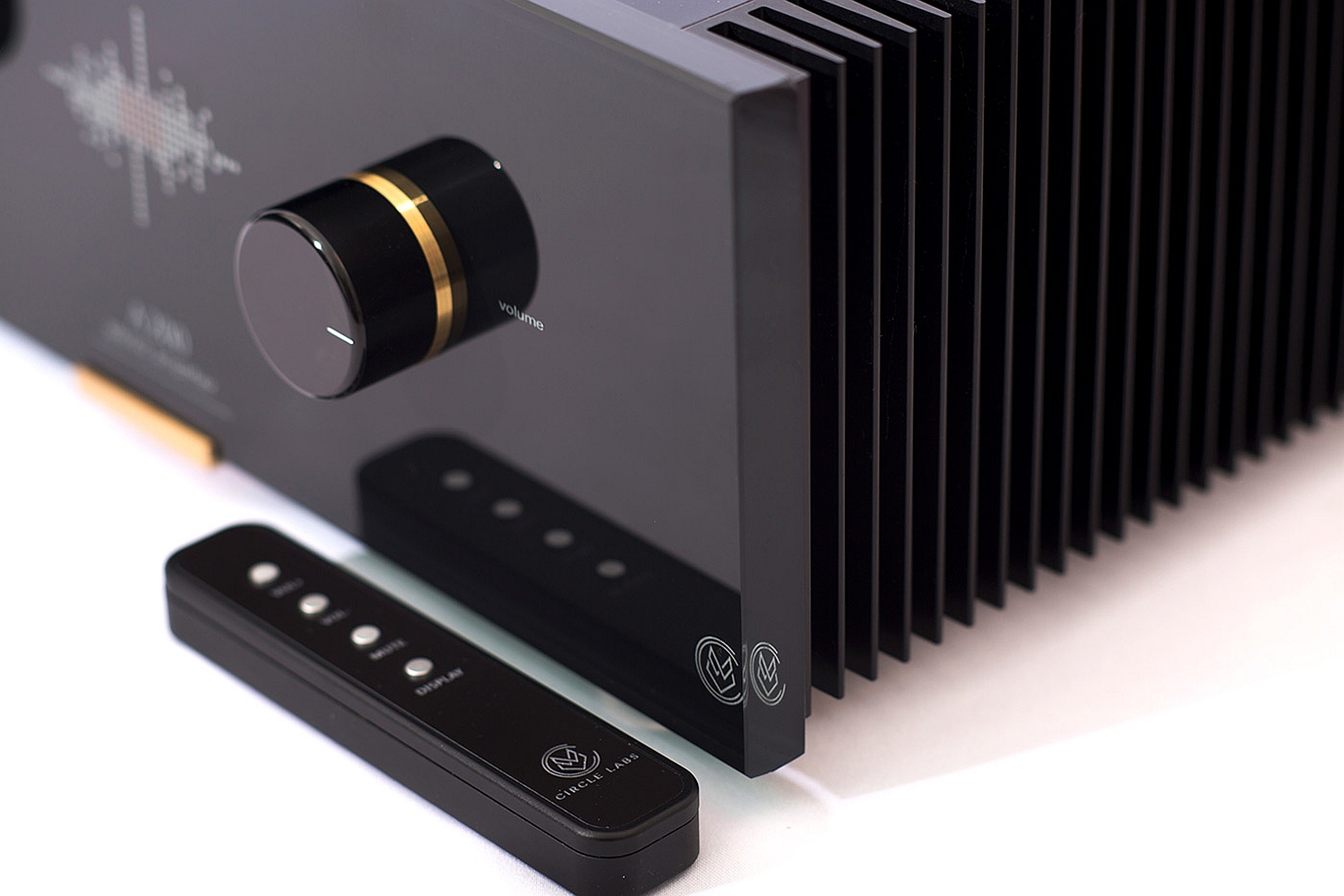

Wzmacniacz zbudowany jest w oparciu o topologię – regulacja głośności – przedwzmacniacz lampowy SE- końcówka mocy w technologi Circle Power. Regulacja głośności realizowana jest przez drabinkę rezystorów renomowanej firmy Khozmo. Rezystory o tolerancji 0,1% są w niej przełączane za pomocą wysokiej klasy przekaźników co gwarantuje najwyższą możliwą precyzję i trwałość niedostępną dla tradycyjnych potencjometrów. Regulacja ta jest wyposażona w pilot zdalnego sterowania.

Jednostopniowy przedwzmacniacz jest zbudowany z wykorzystaniem lampy z rodziny ECC88 nos produkcji Siemens pracującej ze stałą polaryzacją. Rozwiązanie to umożliwia wykorzystanie najmniejszej możliwej ilości elementów pasywnych. Układ ten zbudowany jest z użyciem jednej lampy, rezystora i najwyżej klasy kondensatora sygnałowego z litej foli miedzianej co bezpośrednio przekłada się na neutralność brzmienia i dynamikę przykazu.

Sekcja ta wykorzystuje osobne dla każdego kanału lampy i stabilizowane zasilacze z kondensatorami polipropylenowymi.

Końcówka mocy Circle Power jest autorskim opracowaniem firmy Circle Labs. Często jej brzmienie opisywane jest jako „połączenie najlepszych cech konstrukcji lampowych i tranzystorowych”
Stopień ten wykorzystuje niesymetryczny stopień wejściowy i prądowe sterowanie bipolarnych tranzystorów końcowych. Rozwiązanie to łączy detaliczność i precyzję charakterystyczną dla układów niesymetrycznych ze sprawnością i dynamiką układów symetrycznych. Niska impedancja wyjściowa stopnia końcowego, a przez to wysoki współczynnik tłumienia zapewnia odpowiednią dynamikę i dobre wysterowanie większości kolumn głośnikowych dostępnych na rynku. Wzmacniacze mocy są zbudowane w techologi dual-mono z osobnymi transformatorami toroidalnymi i zasilaczami o łącznej pojemności kondensatorów 200000 µF.

SPECYFIKACJA TECHNICZNA:

• Znamionowa moc wyjściowa (RMS):100 W/8 Ω | 200 W/4 Ω
• Pasmo przenoszenia: 10 Hz-130 kHz (- 3 dB)
• Czułość wejściowa: 0,9 V (pełna moc)
• Wzmocnienie: 34 dB
• Impedancja wejściowa: 25 kΩ
• Impedancja wyjściowa: 0,016 Ω
• Współczynnik tłumienia dla 8 Ω: 500
• Pobór mocy:
  standby <0,1 W
  stały 70 W
  max. 500 W
• Wymiary (szer. x gł. x wys.): 430 x 360 x 180 mm
• Waga: 20 kg
