Aurorasound EQ-100

Aurorasound EQ-100 – Przedwzmacniacz gramofonowy MM/MC

EQ-100 to adaptacyjny przedwzmacniacz gramofonowy, obsługujący wszystkie typy płyt analogowych – od płyt SP (78 obr./min) po monofoniczne płyty LP (33 ⅓ obr./min) – niezależnie od charakterystyki cięcia sygnału. Korekcja w zakresie niskich tonów (Turnover) oraz w zakresie wysokich tonów (Roll-off) jest realizowana za pomocą przełączników na przednim panelu – każdy z nich oferuje 10 pozycji, co daje w sumie aż 100 kombinacji ustawień, całkowicie niezależnych i wolnych od zakłóceń między sobą.

Dla ułatwienia użytkowania dostępne są również gotowe ustawienia dla najczęściej spotykanych krzywych korekcji, takich jak:

• 78 rpm SP: standard USA, EU78 ~1945, AM78 ~1945, EU78 po 1945, AM78 po 1945
• LP: RIAA, AES, DECCA, Columbia, NAB

Dodatkowo, dla krzywych DECCA, Columbia oraz RIAA, zastosowano dedykowane ograniczniki basu (Bass Limiter), które precyzyjnie tłumią niskie częstotliwości, zapewniając wierne odtwarzanie zgodne z oryginalnym zamysłem wytwórni.

Zaawansowana inżynieria precyzji

Każde ustawienie korekcji zostało zaprojektowane przy użyciu symulacji układów elektronicznych oraz obliczeń komputerowych dla uzyskania precyzyjnych filtrów. Gotowe układy zostały następnie dokładnie przetestowane za pomocą analizatora Audio Precision. W wyniku tego procesu zastosowano przełączniki obrotowe do wyboru wartości rezystorów i kondensatorów – dzięki temu możliwa jest zmiana ustawień korekcji nawet podczas odtwarzania płyty, z minimalnym poziomem szumów.

W przeciwieństwie do wzmacniaczy z regulacją za pomocą potencjometrów – które mają duże tolerancje błędów i podatność na zużycie styków – EQ-100 zapewnia dokładność, powtarzalność i niezawodność ustawień.

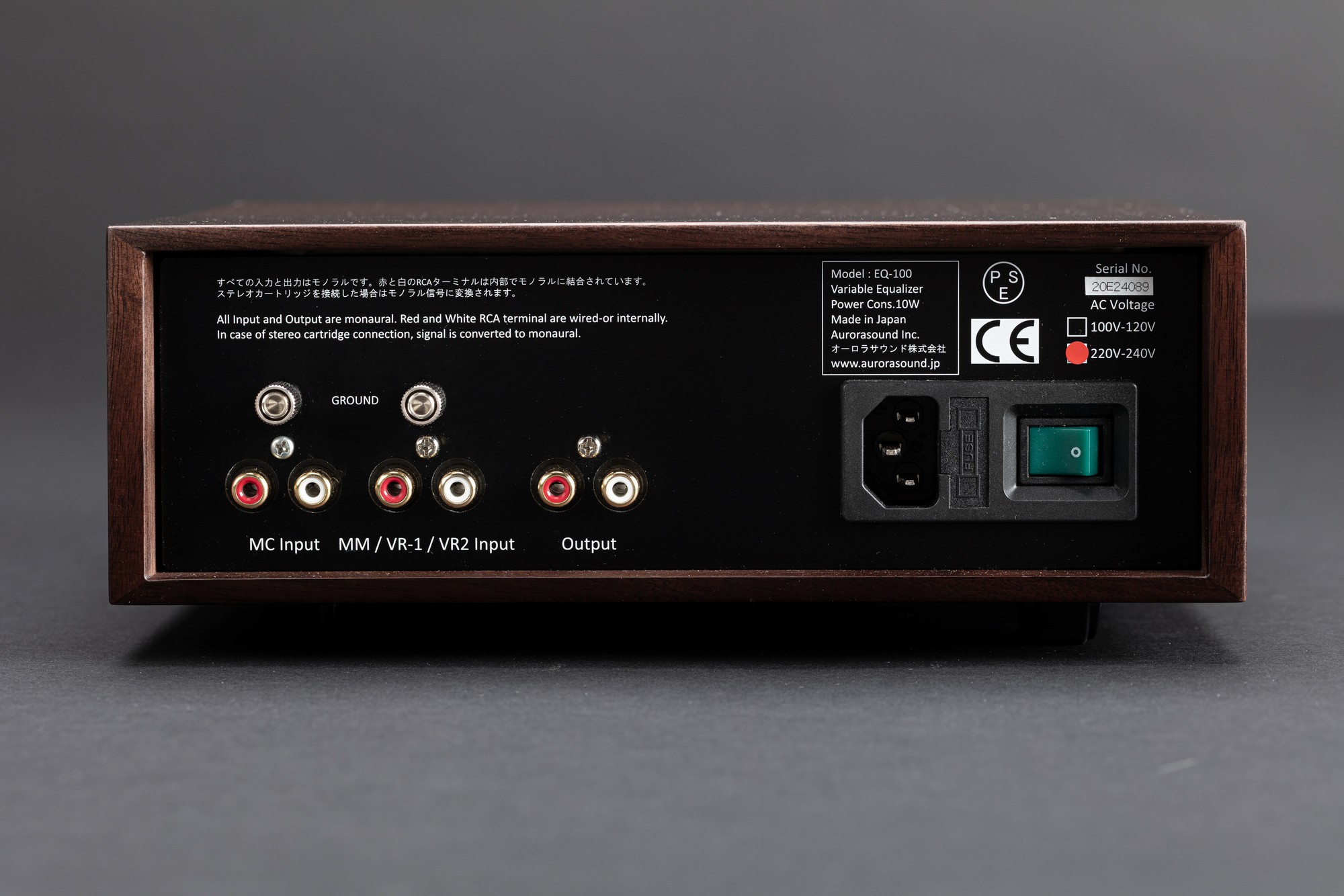

Wejścia / Wyjścia

Choć EQ-100 jest urządzeniem monofonicznym, wyposażono go w dwa wejścia i dwa wyjścia, co ułatwia integrację z systemami stereo. Oczywiście obsługuje także pełne systemy mono z pojedynczym głośnikiem.

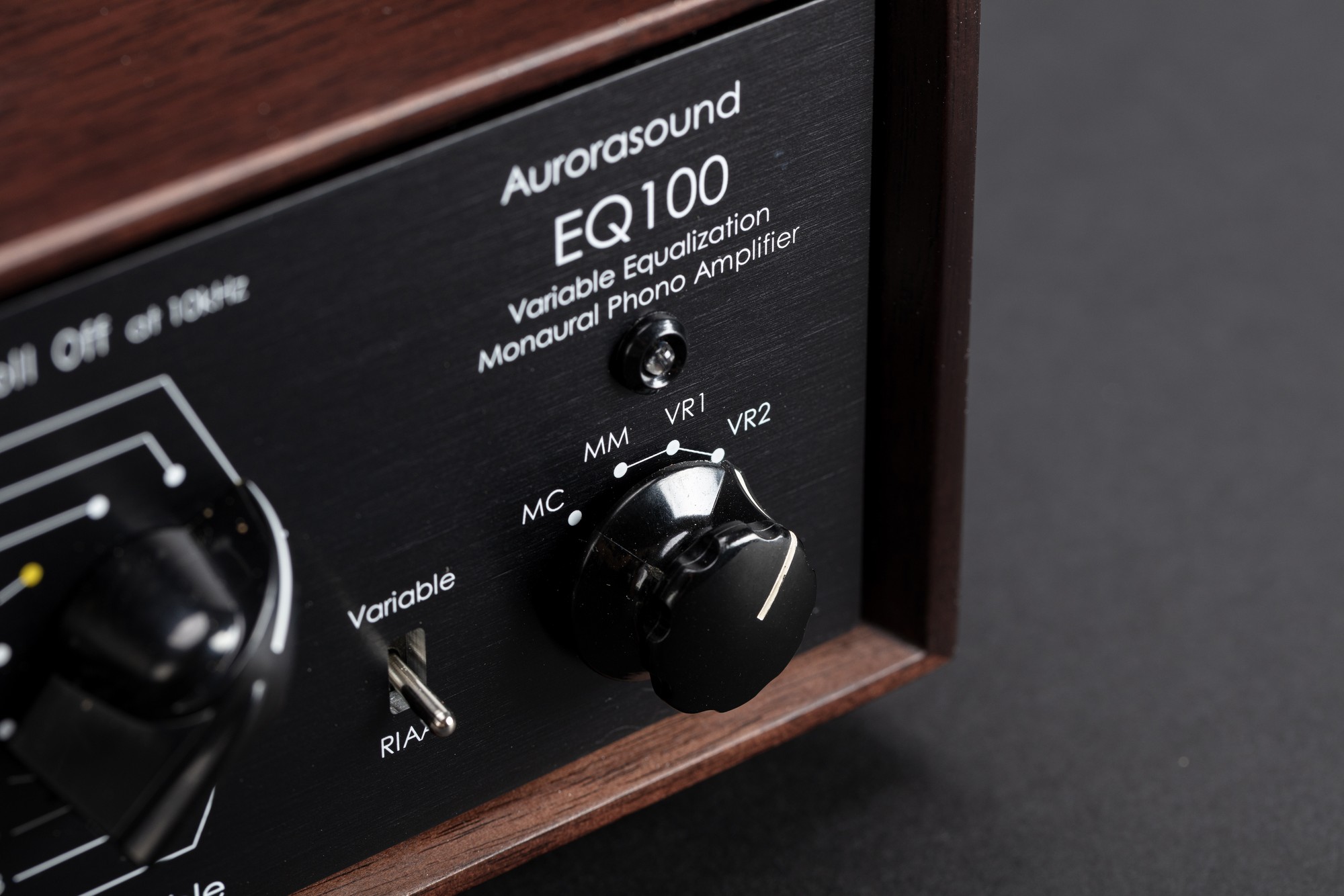

Obsługiwane wkładki:

• MC (Moving Coil) – zoptymalizowane wzmocnienie i impedancja wejściowa, doskonałe dla nowoczesnych wkładek
• MM (Moving Magnet) – standardowe 47kΩ oraz dodatkowe ustawienia dla typów:

VR-1: wkładka zmiennorelutancyjna, 15kΩ

VR-2: wersja studyjna/Bachman, 10kΩ

Przy użyciu wkładki stereo, układ EQ-100 automatycznie eliminuje sygnały pionowe, zachowując wyłącznie sumę kanałów L+R (komponent poziomy), co zapewnia czystszy dźwięk z mniejszą ilością szumów.

Wyjście: RCA 2Vrms, kompatybilne poziomem z nowoczesnymi systemami audio. Używając dwóch urządzeń EQ-100, możliwe jest niezależne przetwarzanie kanałów L/R w konfiguracji stereo.

Dodatkowe funkcje

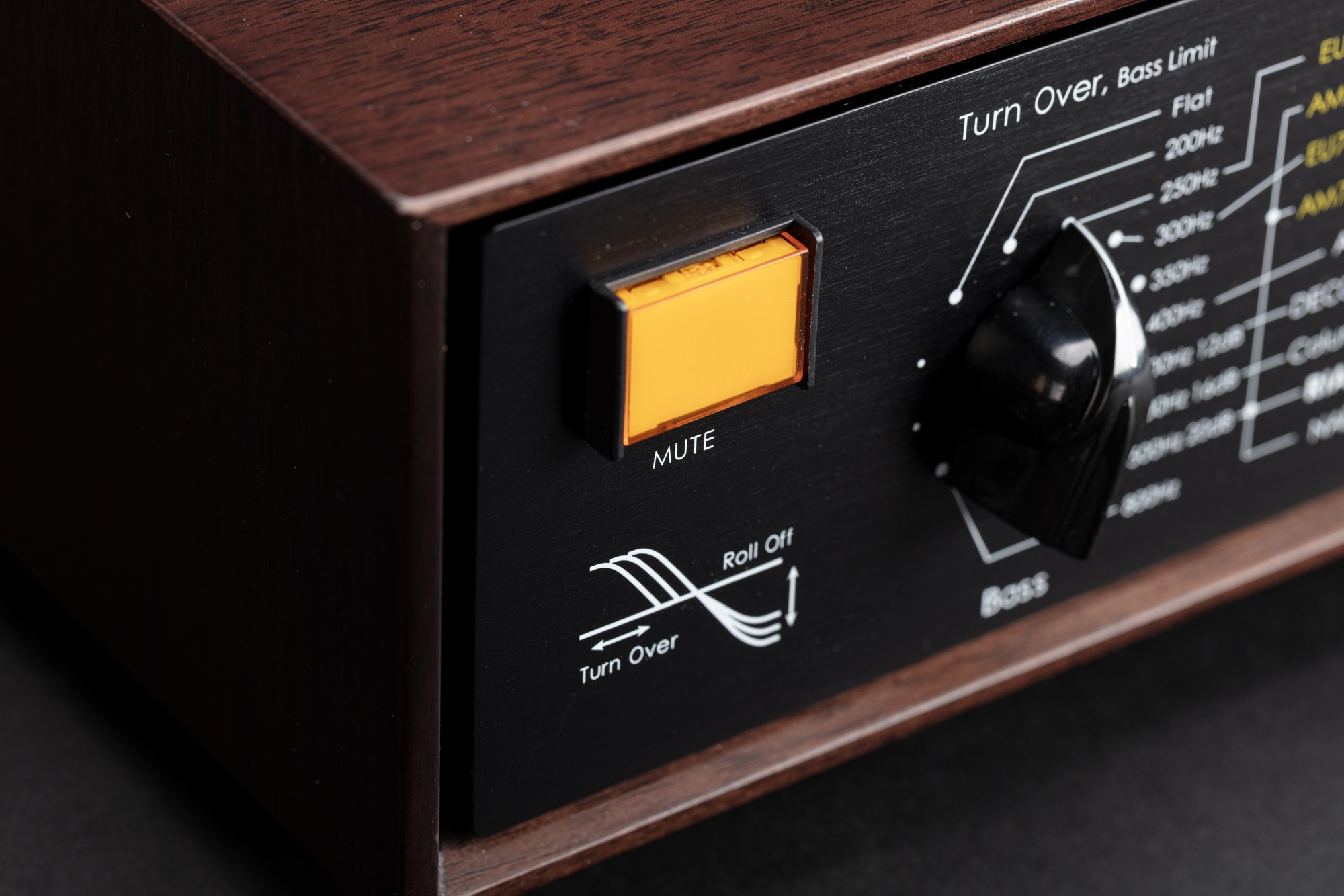

• Duży przycisk MUTE – wygodna funkcja charakterystyczna dla urządzeń Aurorasound, umożliwiająca bezpieczną zmianę płyty lub ustawienie igły bez ryzyka szumów i trzasków.

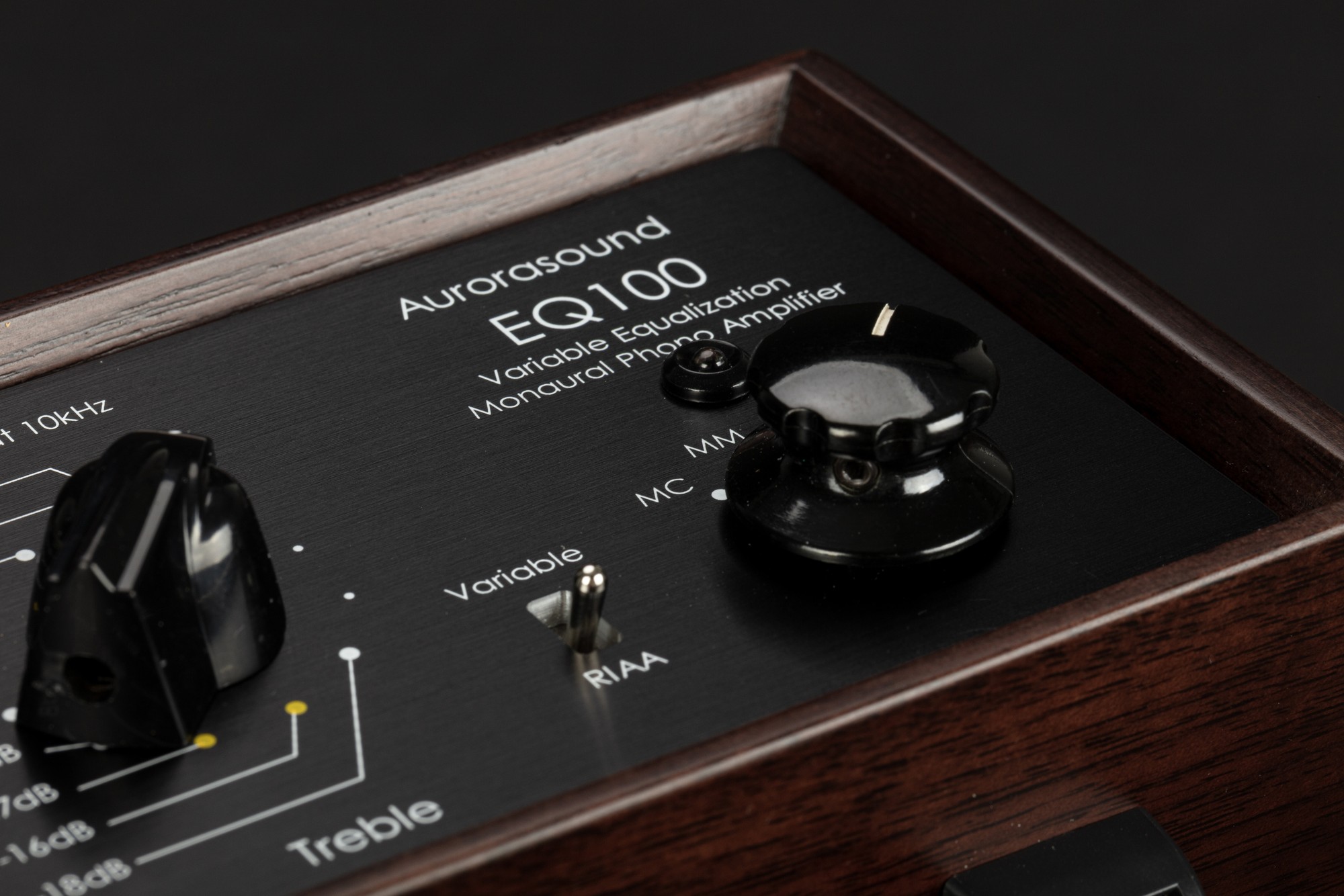

• Szybkie porównanie Variable/RIAA – przełącznik na froncie umożliwia natychmiastowe porównanie trybów korekcji.

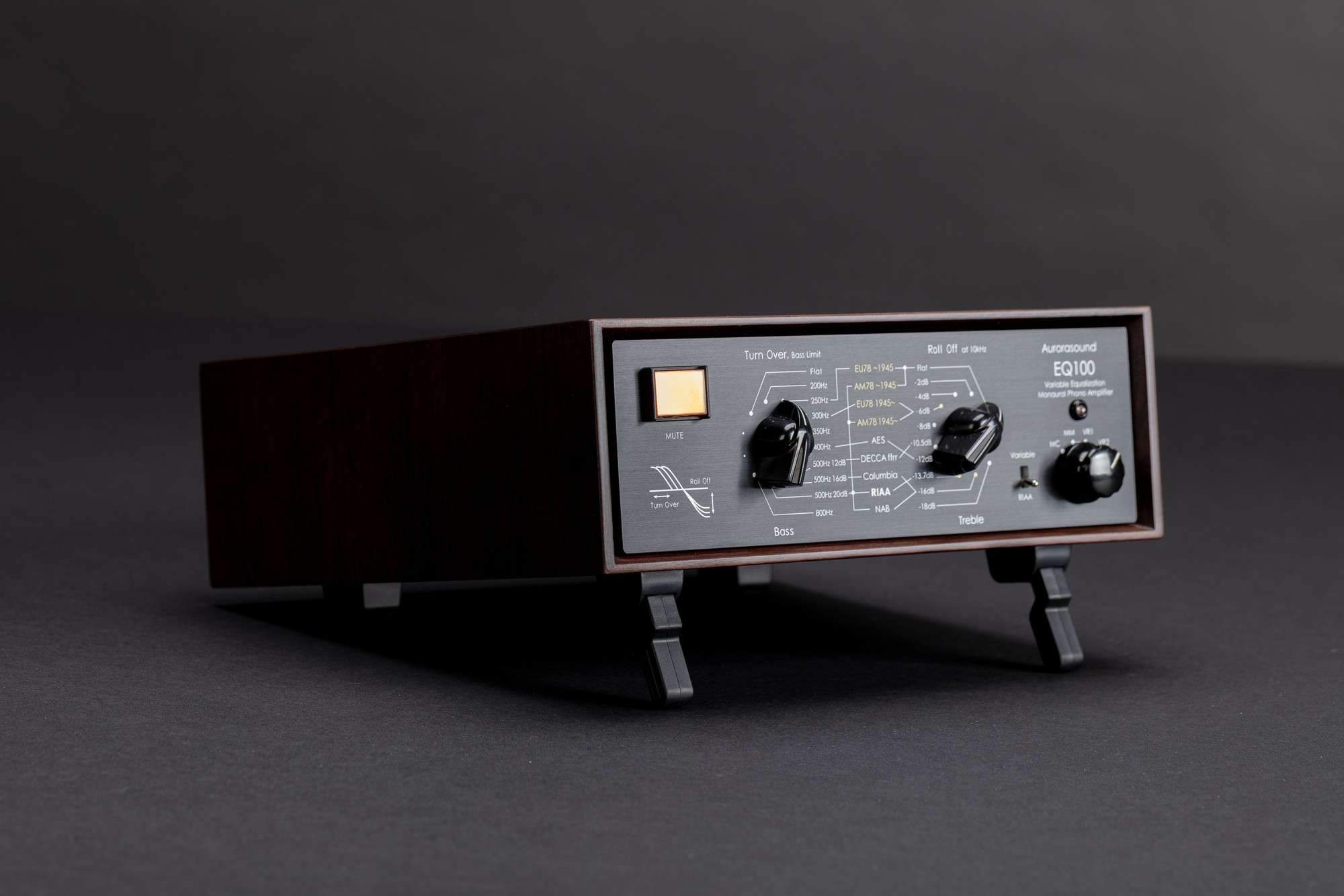

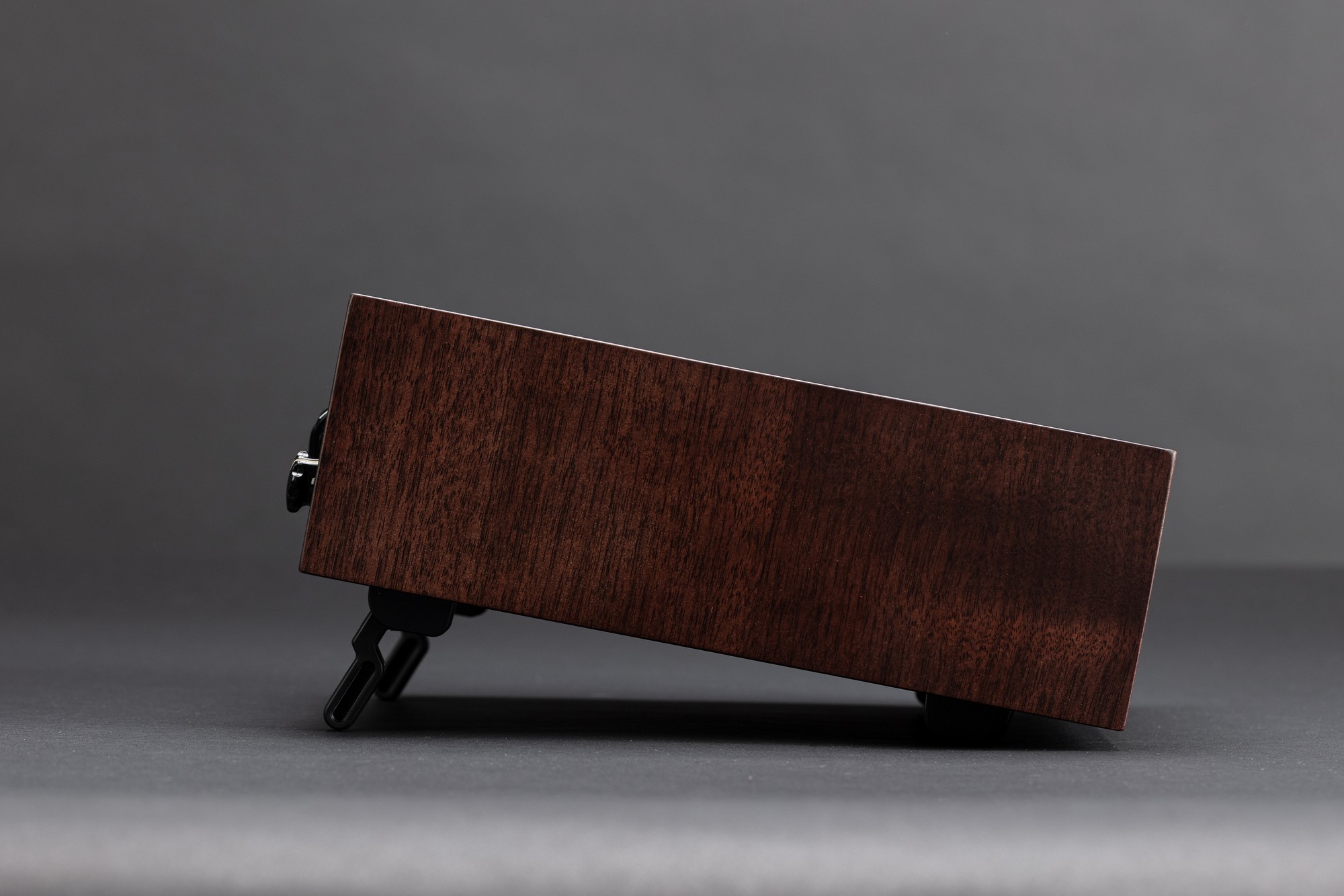

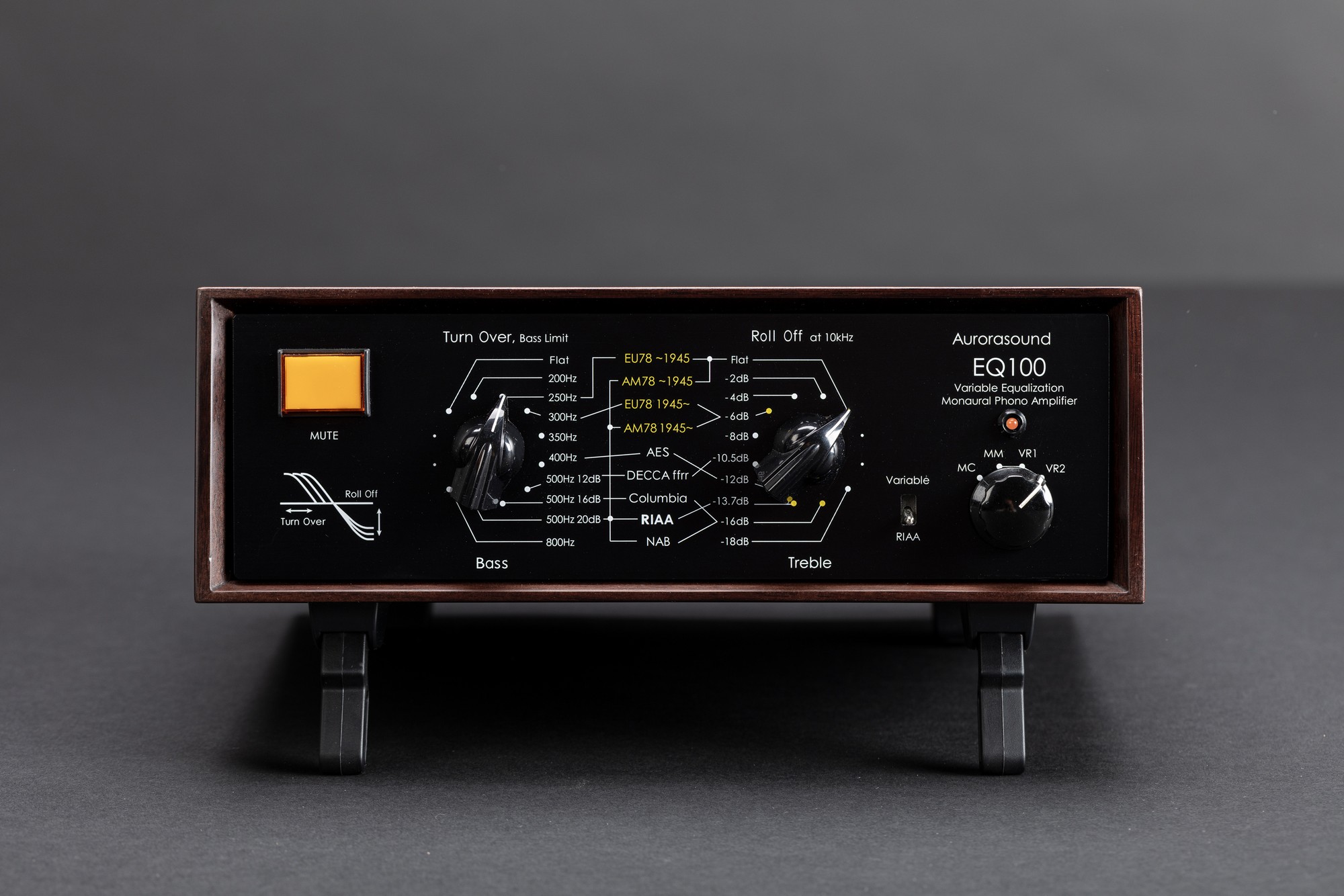

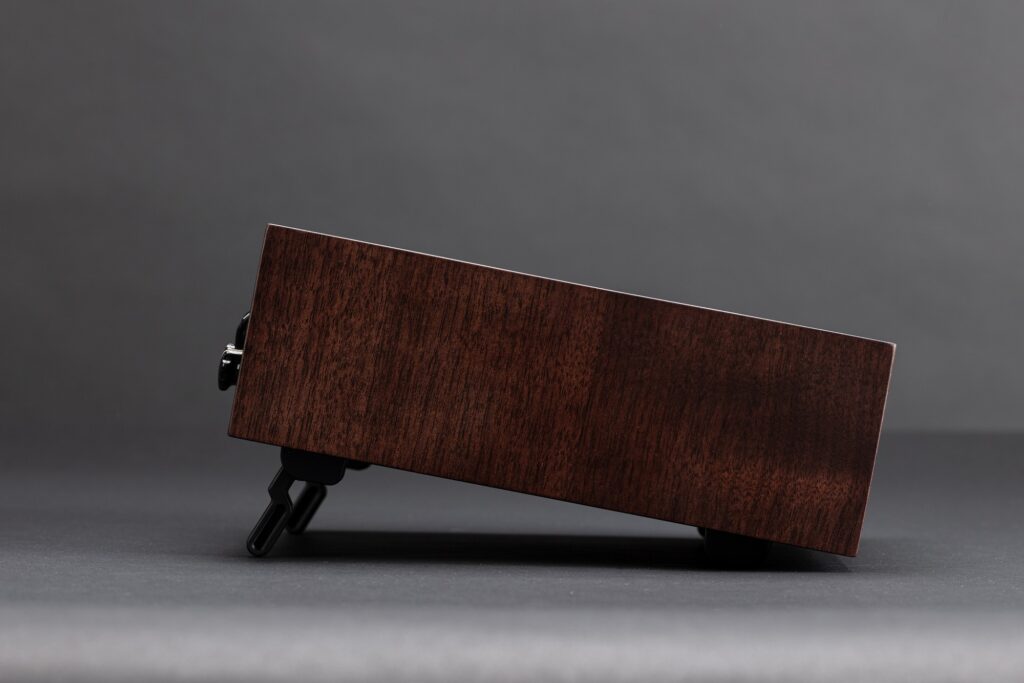

• Składane nóżki – ułatwiają odczyt i obsługę urządzenia.

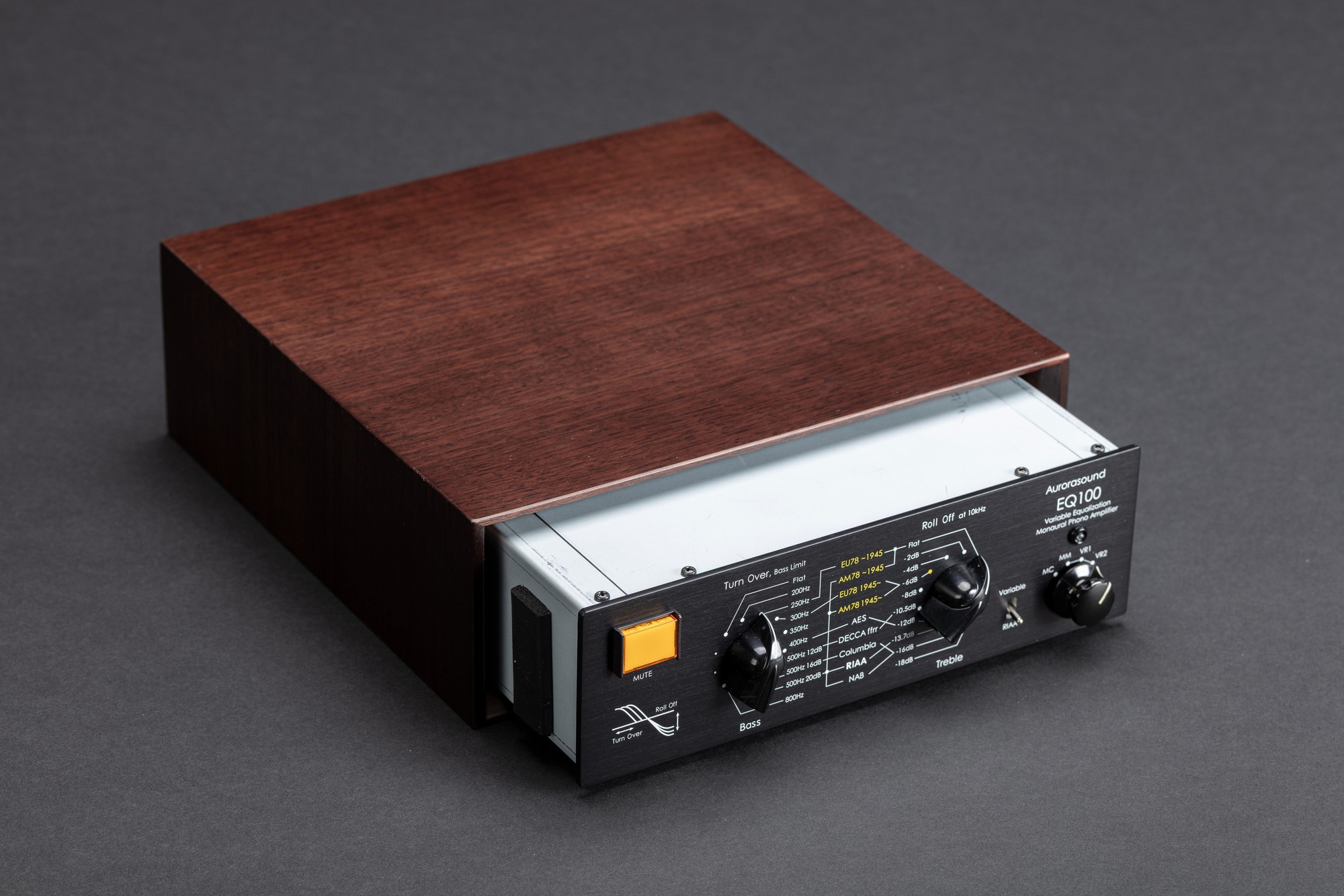

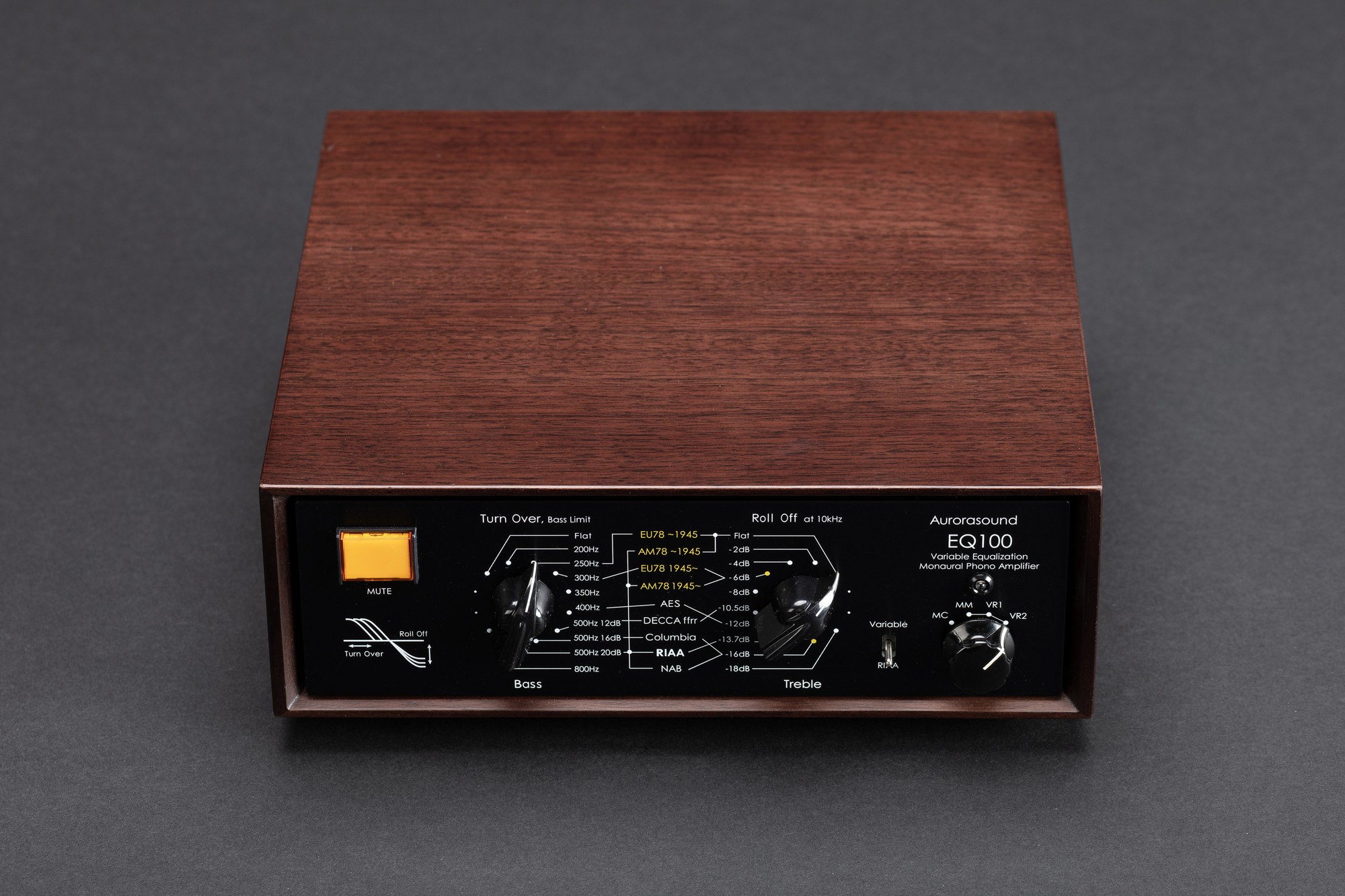

• Obudowa z drewna – elegancki design doskonale komponuje się z klasycznym sprzętem vintage.

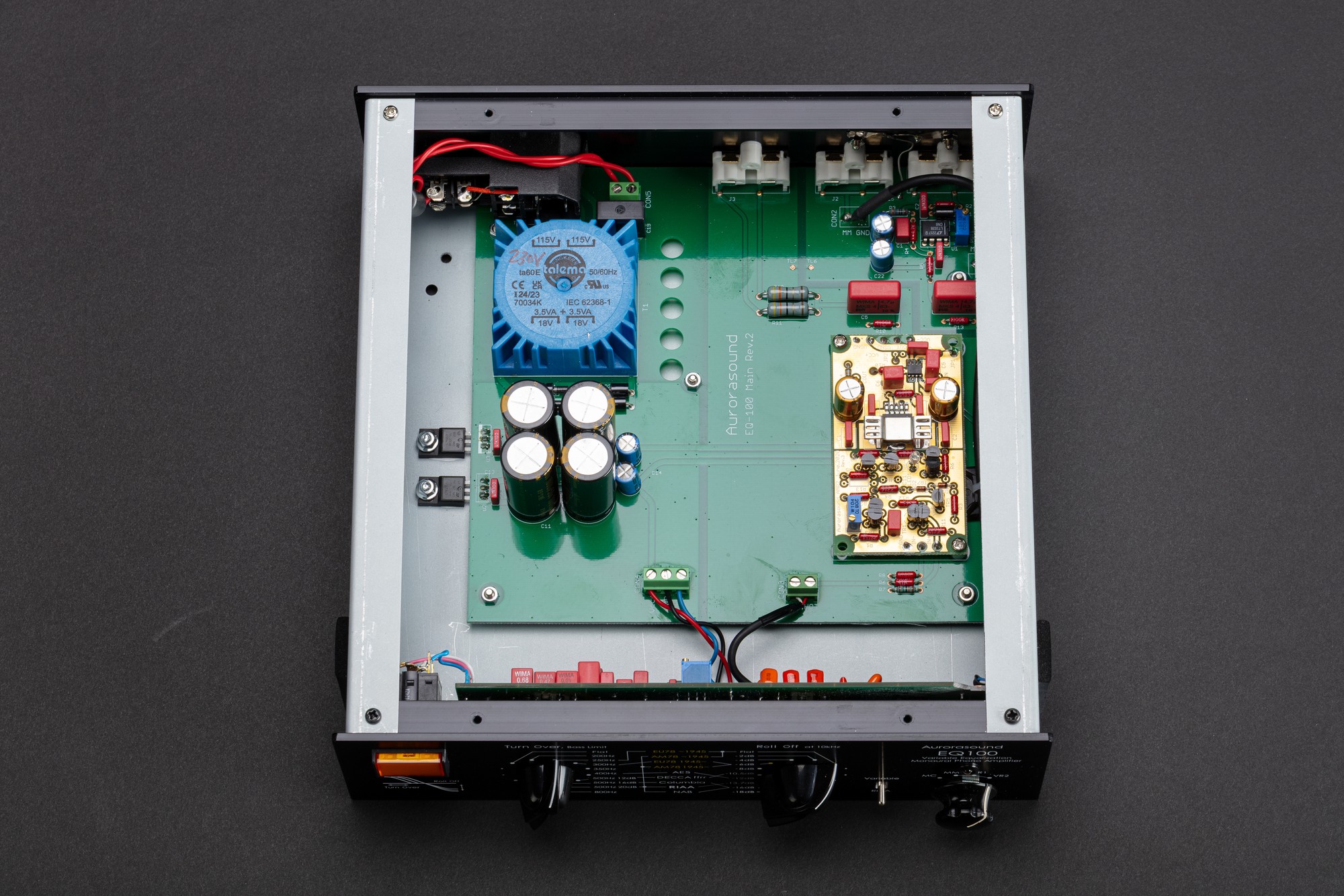

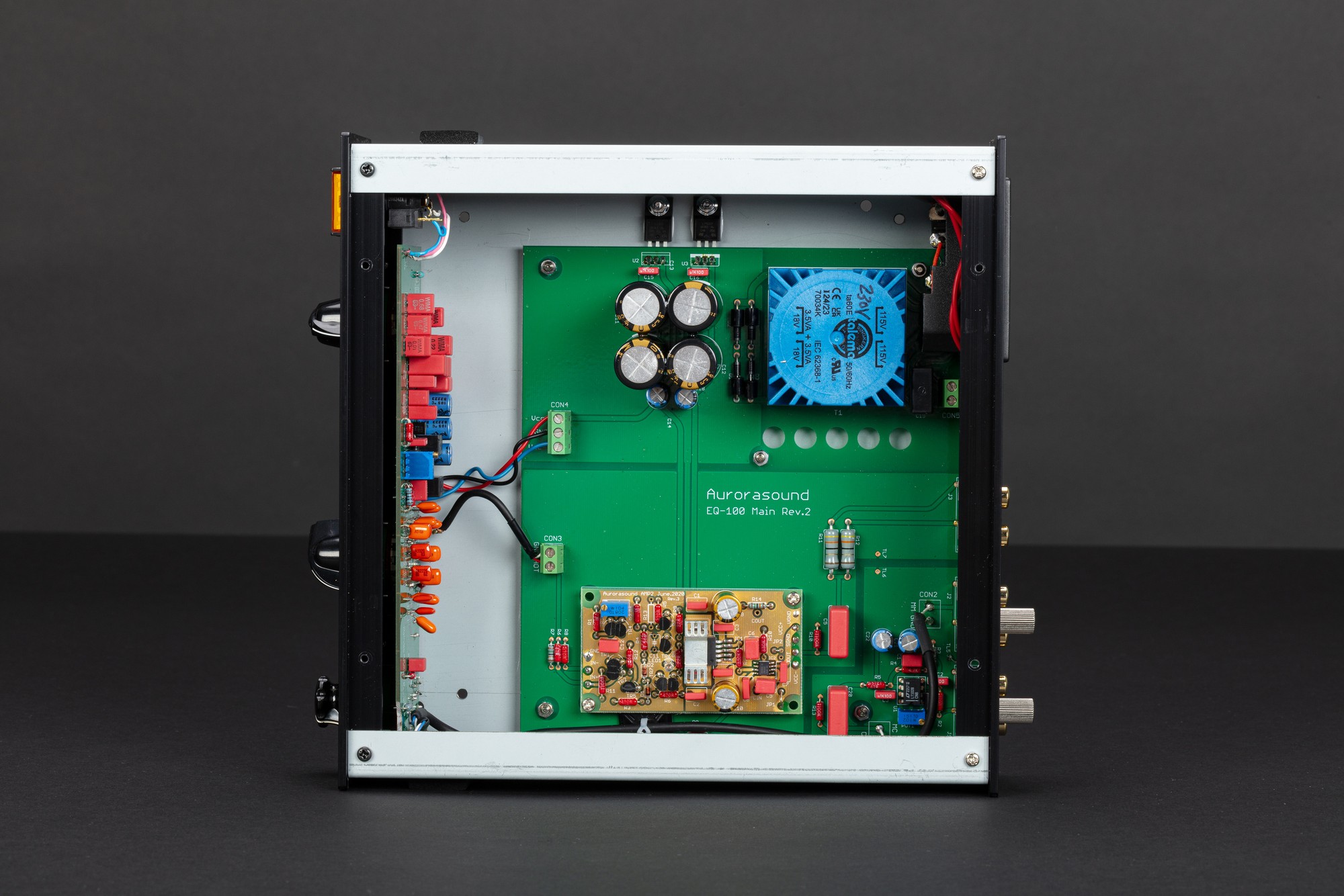

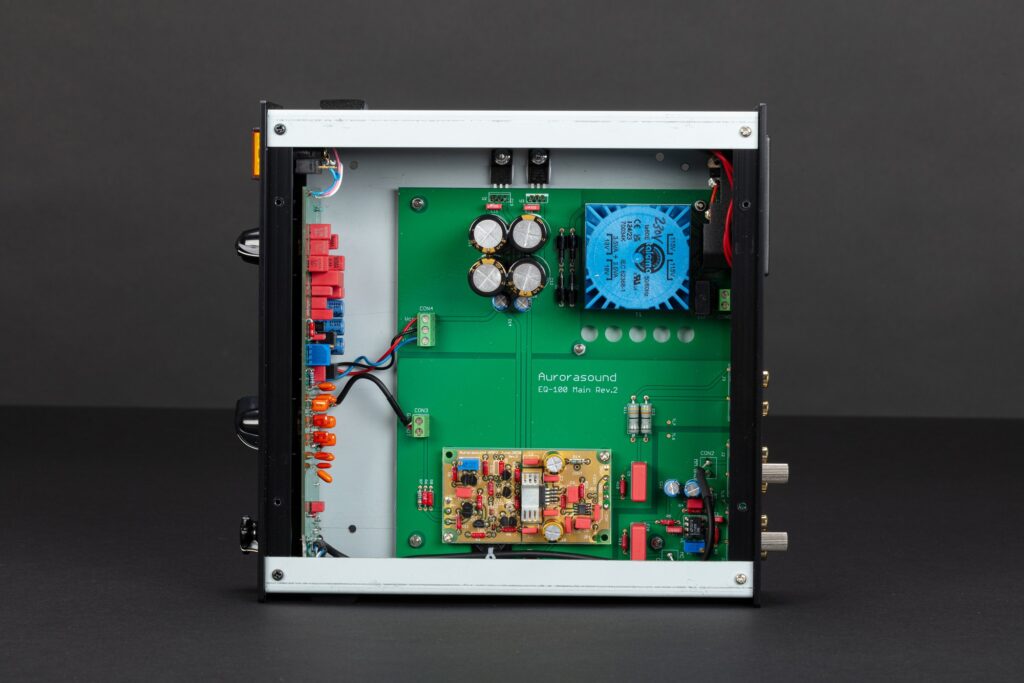

Układ wzmacniacza i komponenty

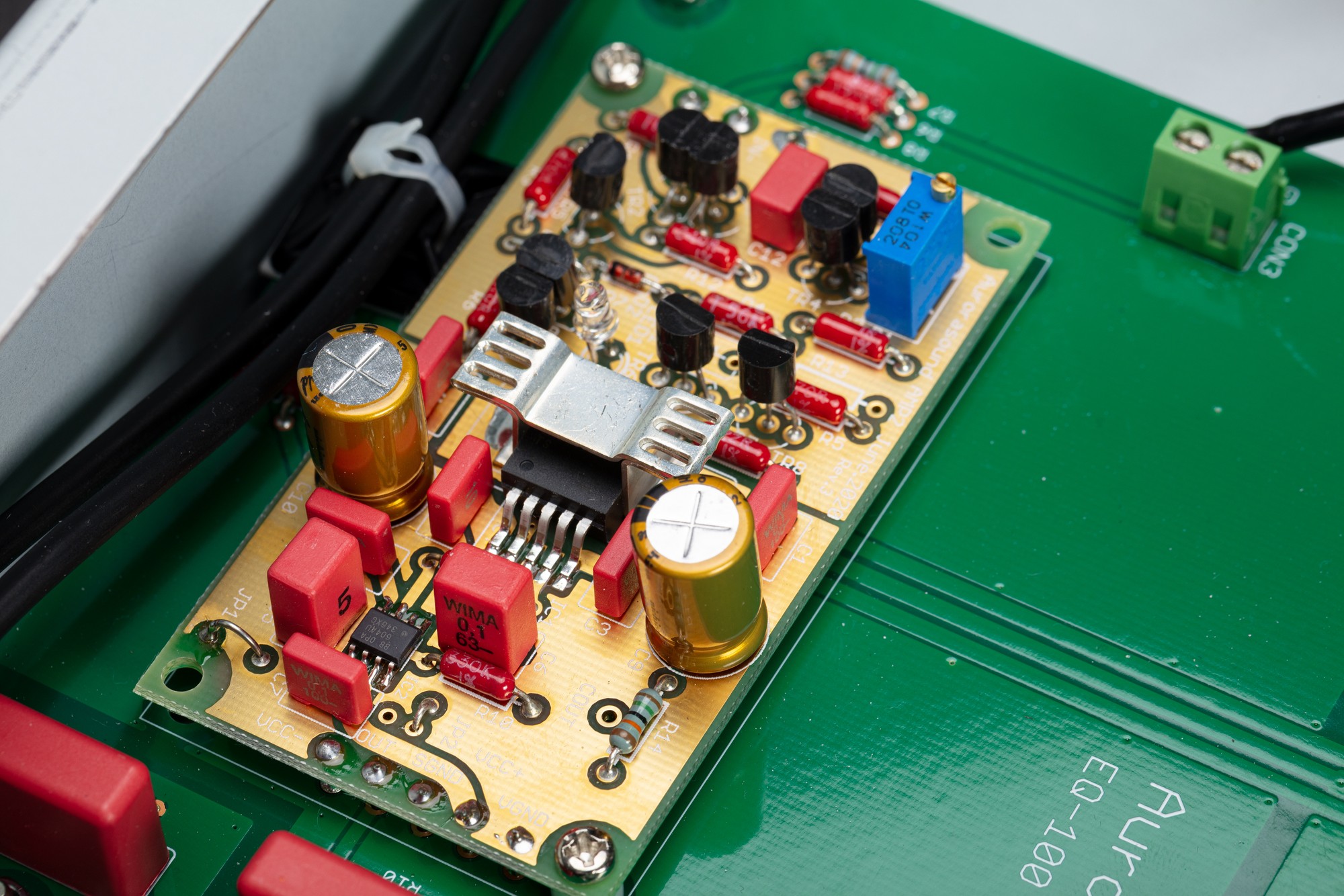

Do budowy EQ-100 wykorzystano uznane komponenty klasy high-end:

• Tranzystory NEC i Toshiba z serii 2SC, 2SA, 2SK (znane z lat 80.)
• Wzmacniacze operacyjne: Burr Brown OPA627, Linear Technology LT1028
• Kondensatory WIMA (Niemcy) i polipropylenowe (Japonia)
• Rezystory TAKMAN
• Transformator toroidalny
• Diody Schottky’ego – znane z bardzo niskiego poziomu szumów
• Zastosowano starannie zaprojektowane ścieżki masy oraz minimalne odległości między modułami. Przełączniki (w tym MUTE) pochodzą od renomowanych japońskich producentów: ALPS, OMRON, NKK.

SPECYFIKACJA TECHNICZNA:

Wejścia:

• MC: gain 63dB, rezystancja wewnętrzna wkładki 5Ω – 200Ω
• MM, VR-1, VR-2: gain 40dB, maks. sygnał wejściowy 100mV
• MM: 47kΩ
• VR-1: 15kΩ
• VR-2: 10kΩ

Wyjście:

• RCA: 2Vrms (maks. 10Vrms), impedancja wyjściowa 47Ω

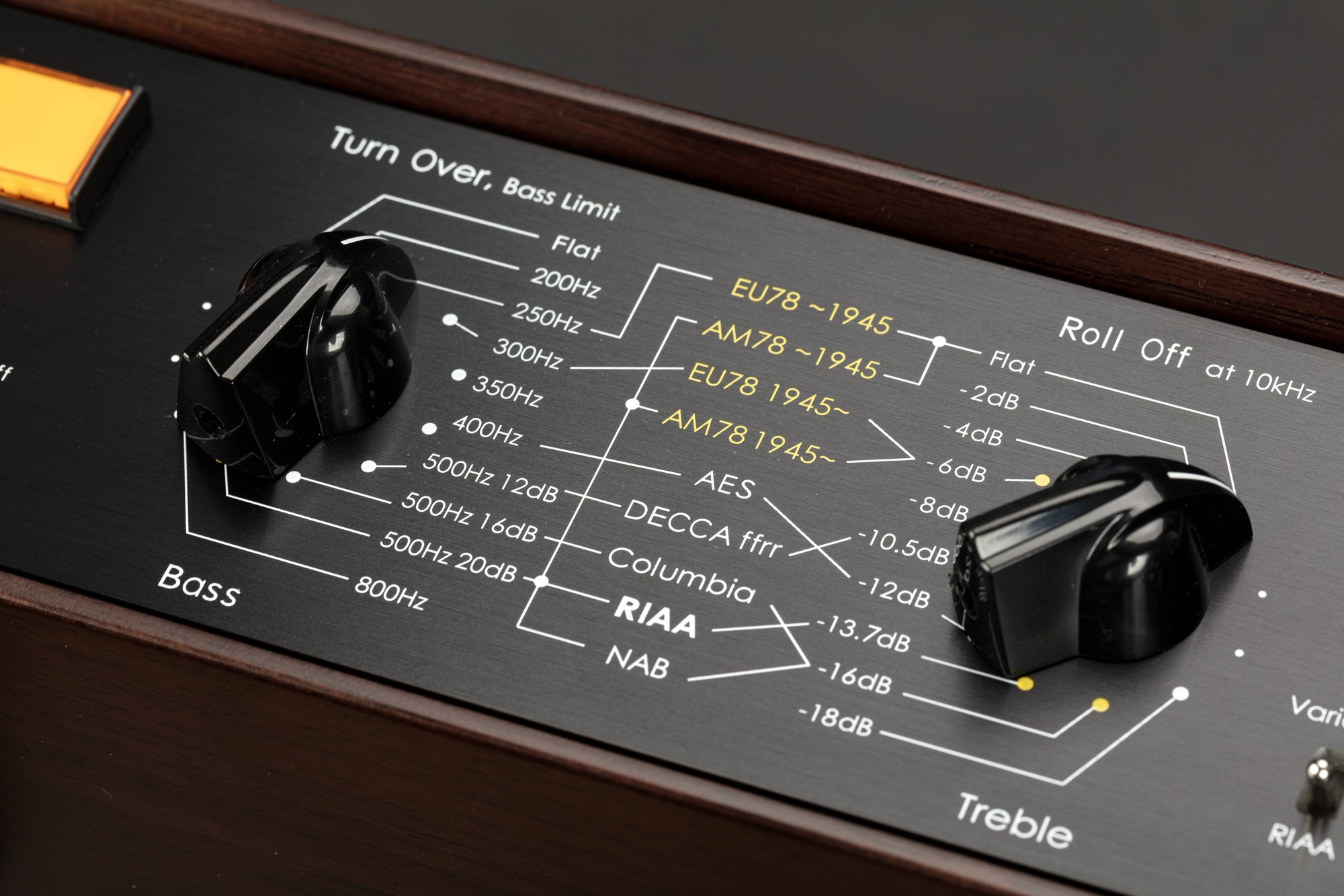

Korekcja Turnover (niskie tony) – 10 pozycji:

• Flat, 200Hz, 250Hz, 300Hz, 350Hz, 400Hz, 500Hz/12dB, 500Hz/16dB, 500Hz/20dB, 800Hz

Korekcja Roll-off (wysokie tony) – 10 pozycji:

• Flat, -2dB, -4dB, -6dB, -8dB, -10.5dB, -12dB, -13.7dB, -16dB, -18dB @10kHz

Pasmo przenoszenia: 10Hz – 30kHz (-3dB, ustawienie Flat)

• THD+N: MM: 0,01% @1kHz (ważone A), MC: 0,026%
• Szum wejściowy: -138dBV (MC, zwarcie do masy)

Funkcje:

• Przycisk MUTE, przełącznik Variable/RIAA, składane nóżki

Zasilanie:

• USA: 100–120V 50/60Hz
• Europa/Azja: 220–245V, pobór mocy: 20W

Wymiary, masa:

• 260mm (szer.) × 250mm (gł.) × 100mm (wys.)
• Masa: 2,7kg
