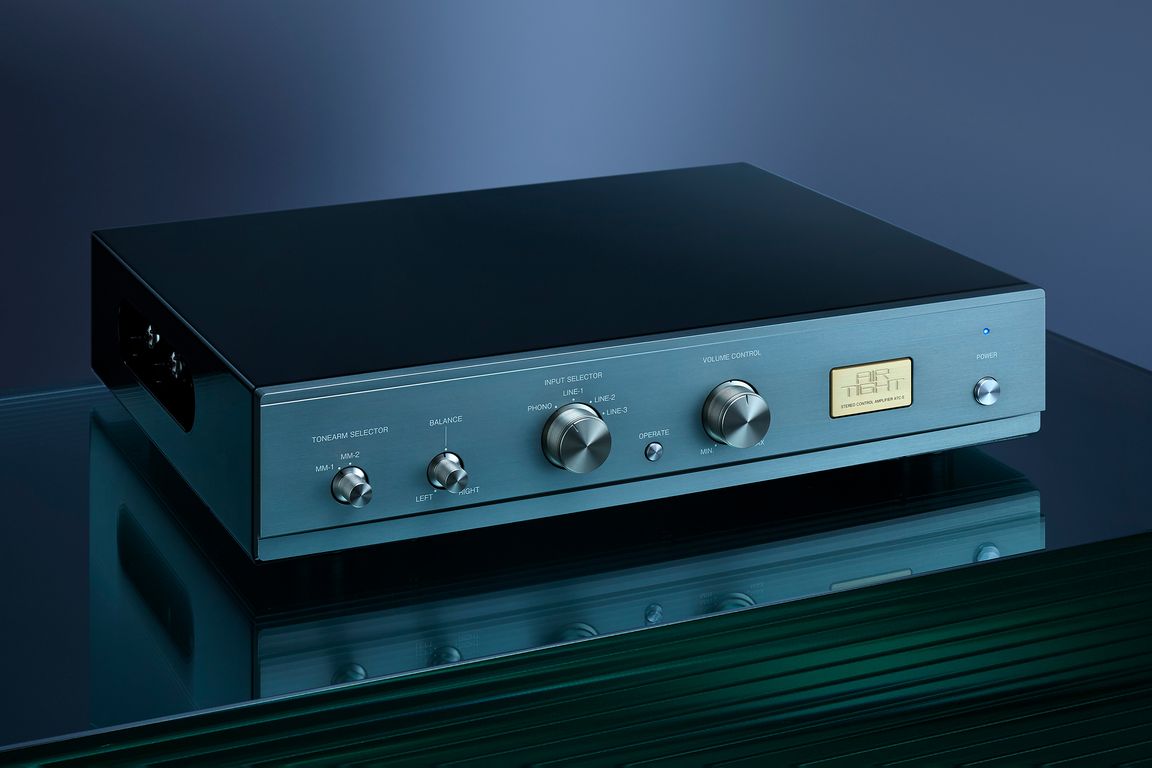

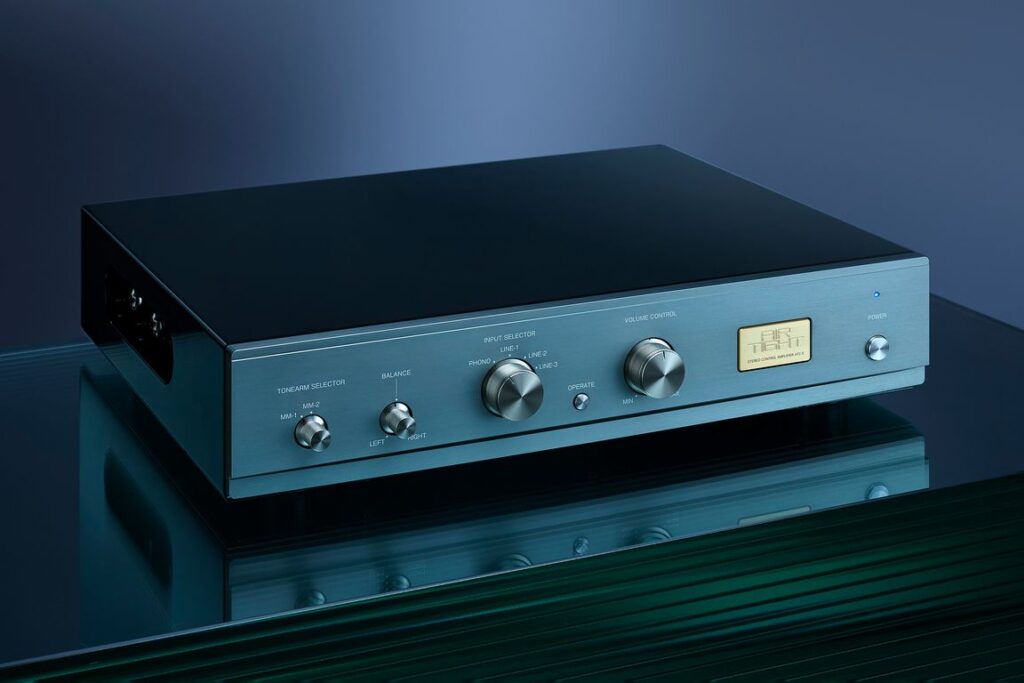

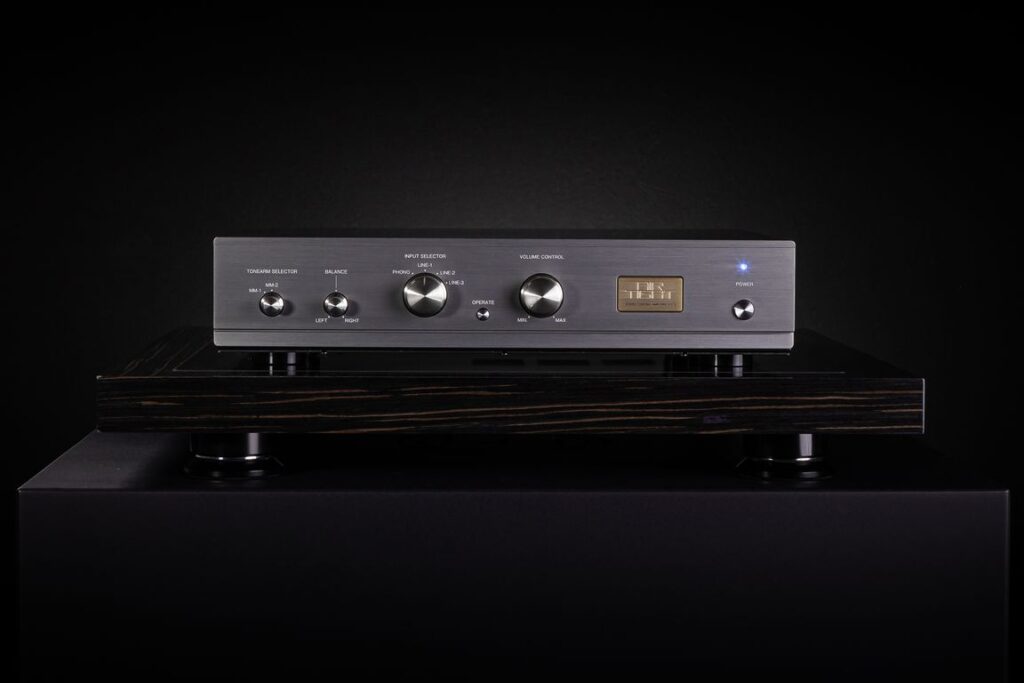

Choć ATC-5 jest kompaktowy pod względem rozmiaru, nie dopuszcza żadnych kompromisów – ani w projekcie, ani w doborze komponentów, ani tym bardziej w jakości wykonania. Nawiązując do koncepcji projektowej swojego poprzednika, modelu ATC-1, w tej niewielkiej obudowie zawarliśmy całą naszą wiedzę i doświadczenie zdobywane przez 30 lat w dziedzinie przedwzmacniaczy.

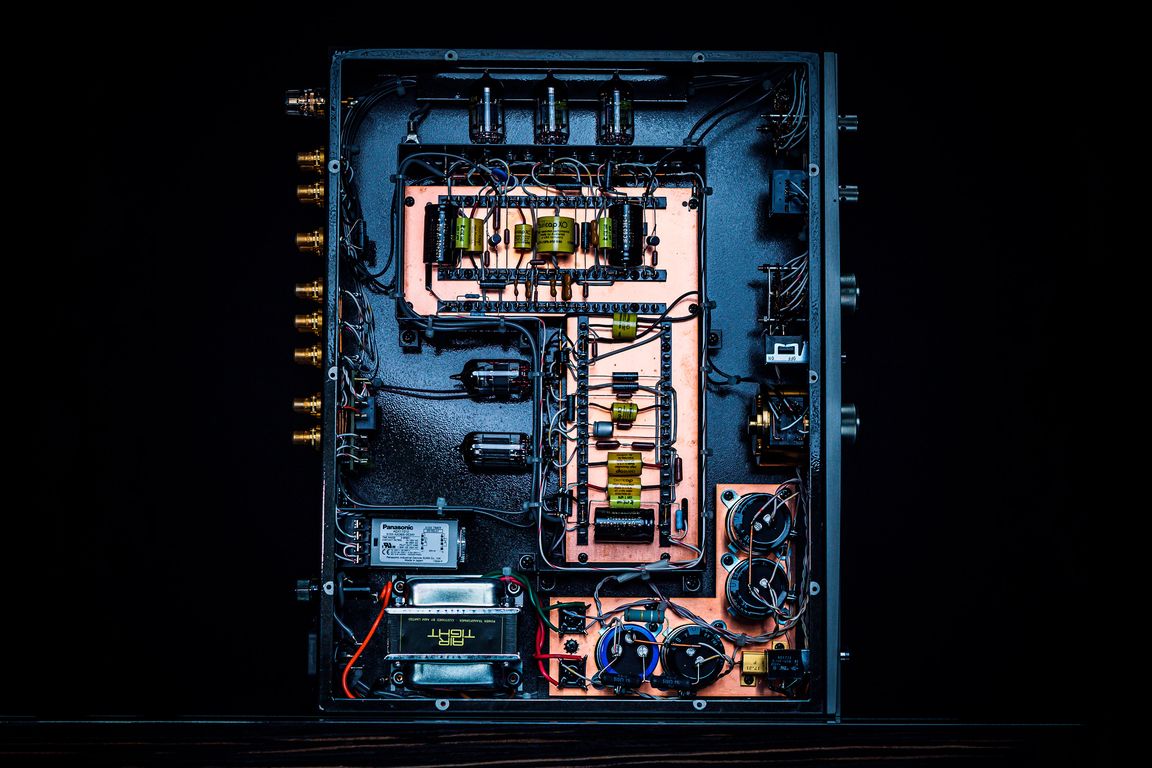

Umieszczając starannie dobrane komponenty i kondensatory z całego świata w zaledwie 1,6 mm grubości chassis o konstrukcji monokokowej, pozostaliśmy wierni naszej znanej i cenionej metodzie ręcznego okablowania, wykonywanego przez wykwalifikowanych techników – całkowicie rezygnując z kosztowo korzystnych płytek drukowanych.

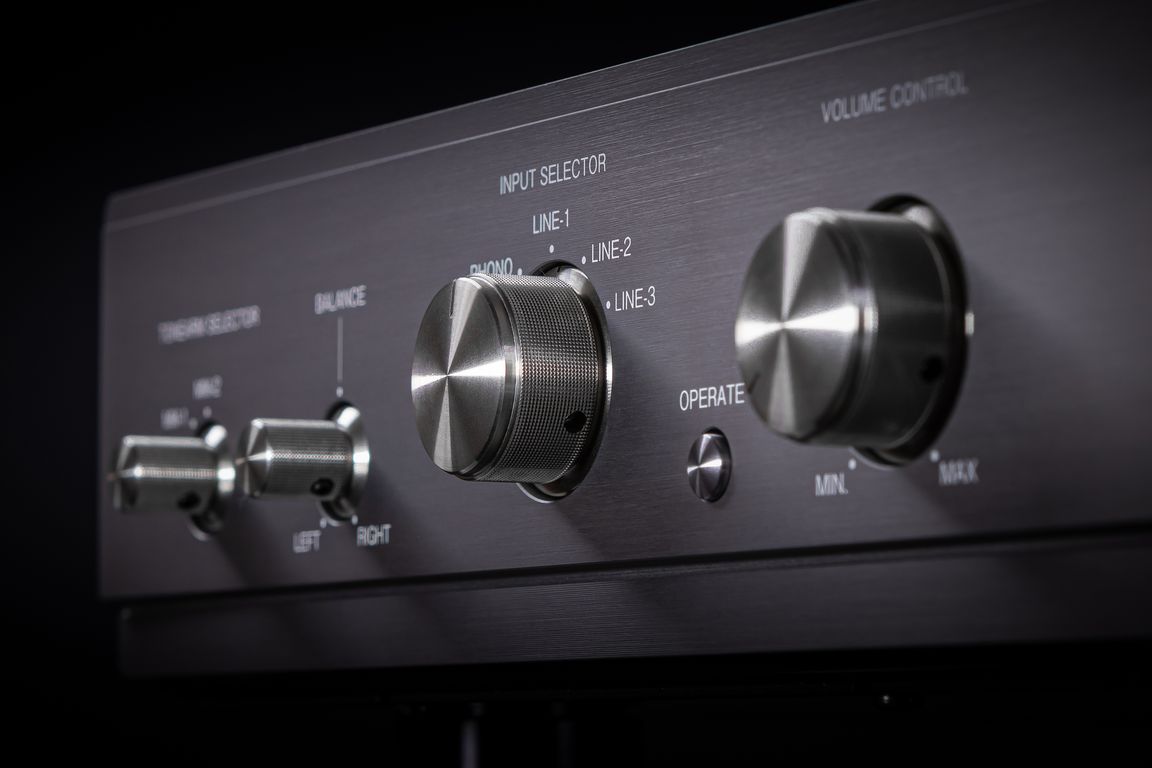

W sekcji regulacji głośności, kluczowej dla całkowitej jakości brzmienia, zastosowano złocony, wielostykowy potencjometr Alps z drapanym przewodnikiem, zamknięty w precyzyjnie obrabianej mosiężnej obudowie. Oczywiście, jak każde urządzenie audio Air Tight, ATC-5 jest projektowany i produkowany w Japonii.
Aby zapewnić perfekcyjne odtwarzanie płyt analogowych, zastosowano wysoko oceniany, dwustopniowy układ korekcji NF-CR, wiernie odwzorowujący krzywą RIAA. Sekcje NF i CR są od siebie całkowicie oddzielone, aby wyeliminować zakłócenia między pasmami wysokimi i niskimi, a zbędne sygnały niskoczęstotliwościowe są eliminowane, by zapobiec niepożądanym wibracjom membran głośników. Dodatkowo, funkcja wyciszenia przydaje się podczas zmiany płyt winylowych w trakcie odsłuchu.
Bogaty zestaw trzech wejść liniowych pozwala na korzystanie z wielu źródeł cyfrowych. System przekaźnikowy z opóźnieniem czasowym wycisza wyjście przy starcie, chroniąc końcówkę mocy.
Sekcja wzmacniacza liniowego to klasyczna, dwustopniowa konfiguracja z wykorzystaniem lampy 12AT7. Dla uzyskania zwartej i przestrzennej sceny dźwiękowej zastosowano optymalne układy rozsprzęgające we wszystkich newralgicznych punktach, aby zapobiec zakłóceniom.
ATC-5 to przedwzmacniacz wysokiej rozdzielczości, który potrafi oddać nie tylko klimat i emocje towarzyszące nagraniu, ale także rzeczywistość brzmienia z niespotykaną dotąd przestrzennością – przewyższając pod tym względem wszystkie swoje poprzednie wersje.
Zastosowane lampy:
– 3 × 12AX7
– 2 × 12AT7

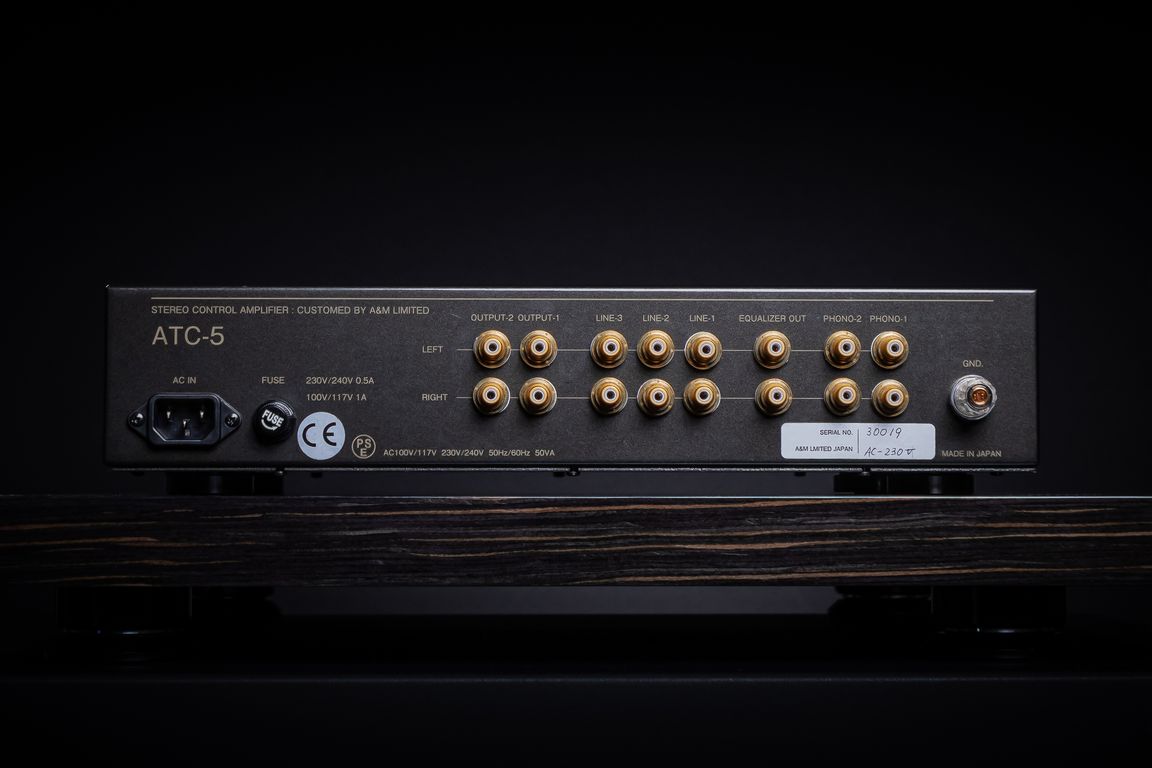

Wejścia korektora gramofonowego (Phono):
– RCA / MM × 2
– Impedancja wejściowa: 47 kΩ
– Wzmocnienie: 40 dB
Wyjście korektora gramofonowego:
– RCA × 1
– Impedancja wyjściowa: zalecane obciążenie powyżej 47 kΩ
Wejścia liniowe:
– RCA × 3
– Impedancja wejściowa: 47 kΩ
– Wzmocnienie: 18 dB
Wyjścia liniowe:
– RCA × 2
– Impedancja wyjściowa: zalecane obciążenie powyżej 47 kΩ
Napięcie wyjściowe:
– 20 V (przy obciążeniu 100 kΩ, zniekształcenia 1%)
Zniekształcenia liniowego wzmacniacza:
– THD: 0,02% (1 V / 1 kHz)
Pasmo przenoszenia – korektor gramofonowy:
– 50 Hz ~ 20 kHz (±0,2 dB)
– 20 Hz: –2,5 dB
Pasmo przenoszenia – wzmacniacz liniowy:
– 20 Hz ~ 100 kHz (–1 dB)
Pobór mocy:
– 50 VA
Wymiary:
– 400 mm (szer.) × 260 mm (gł.) × 90 mm (wys.)
Waga:
– 9 kg
